平成２８年８月２７日 中波から短波受信専用アンテナの製作

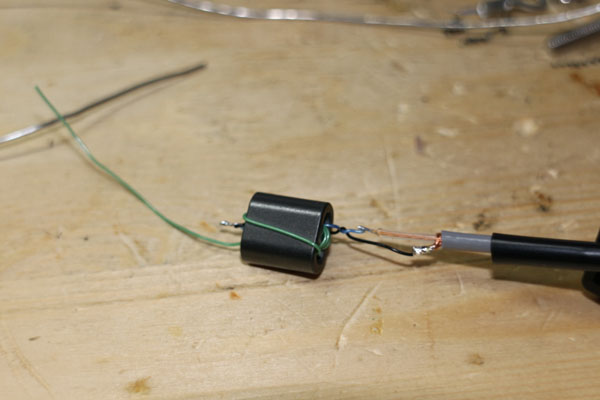

先週、ハムフェアで購入したメガネコアをテスト。

上のようなものを　以前　製作していたので これを活用して計測。

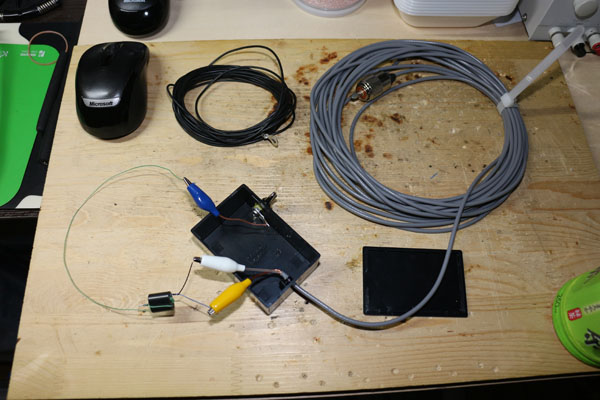

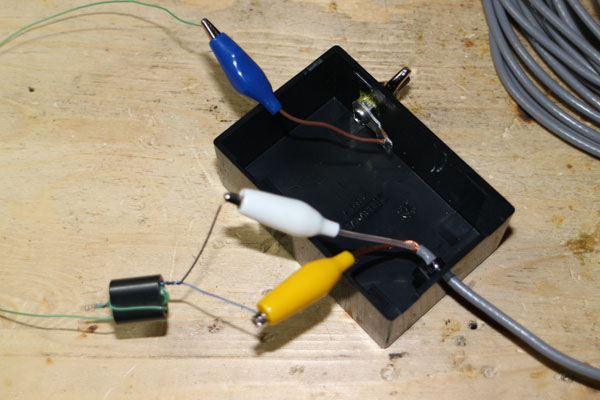

計測風景です。

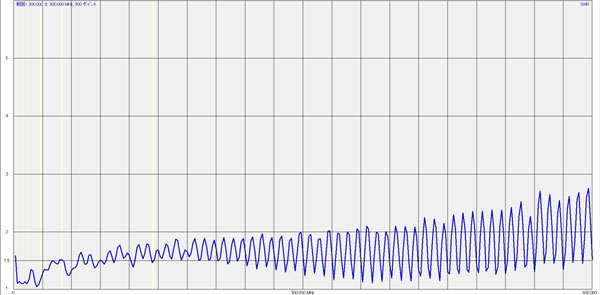

上の表は、０〜６００ＭＨｚまでのＳＷＲ すごく　良いです。 コアの大きさから言って　送信では　１Ｗ　行けるかどうか？ たぶん　熱をもって　逝かれるでしょう。

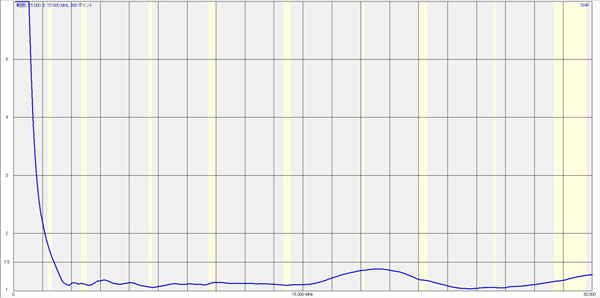

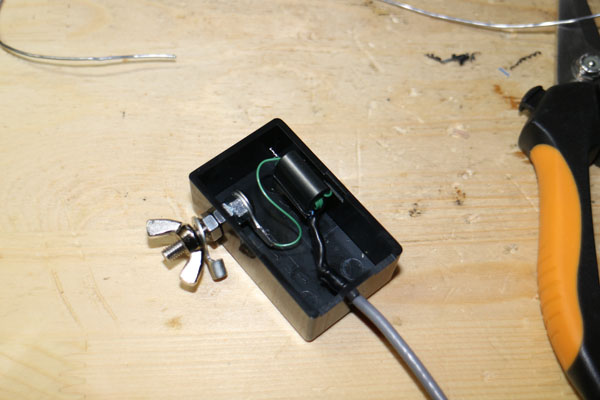

０〜３０ＭＨｚです。 もう、中波ｔから短波まで　ＯＫです。 ちなみに、計器上では　４００ＫＨｚからＳＷＲが１０以下になってきて この表に　繋がります。 これで、私の受信専用アンテナになりました。 計測は、ベランダ上で試験したので、ベランダから高さ　２ｍで計測です。 このメガネコアを使用して、アンテナの製作。

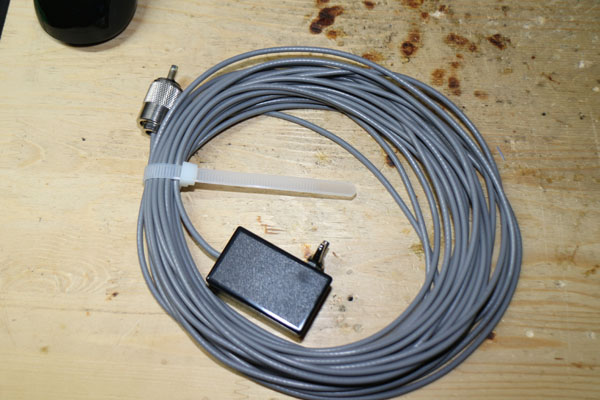

出来上がりです。 いつのまにか、外は雨なので、明日以降設置です。 が、どこに　付けよう？？？
