平成２８年１１月２６日 ７MHｚ受信機の製作

AITEC　が　廃業して、かなりたちますが、ひょんなことから キャリブレーションのサイトに行ったら、 もうキット販売されていない　AITEC　の７MHｚ受信機のキットを キャリブレーション　が販売。　 定評のある　新SR-7受信機 で、 速攻で購入。 ケースが無いので格安のこと　なのですが、 ケースなんて作れば良いので、気にしない気にしない。 数点しか販売されていなかったので、 もう　うれしいです。 さっそくの製作です。

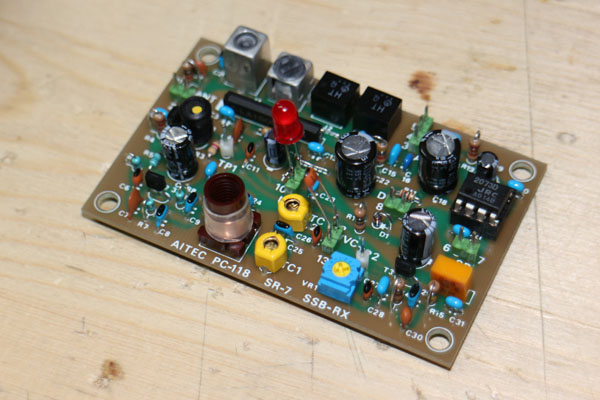

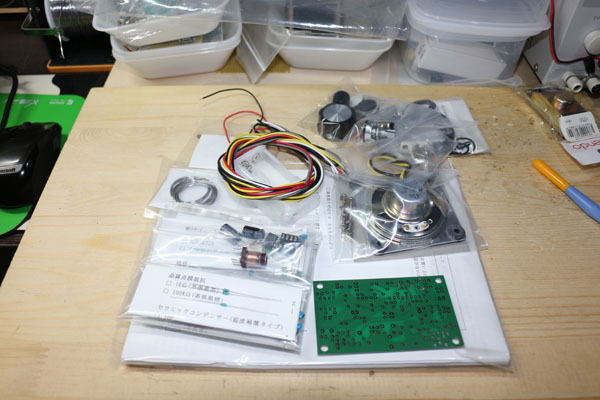

上の画像は、キットの様子です。

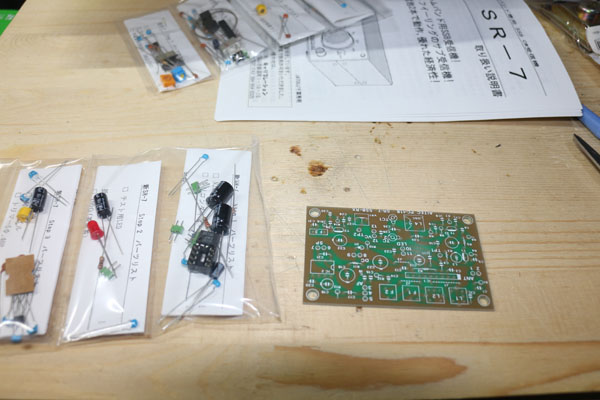

説明書どうりに、段階を追って製作。

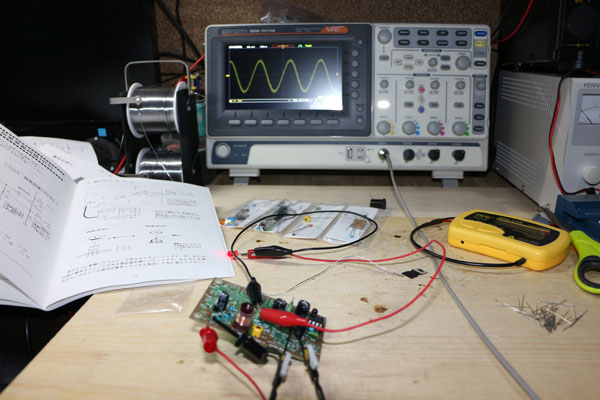

途中、オシロスコープか、周波数カウンターでの調整。 私は、オシロスコープで・・・。

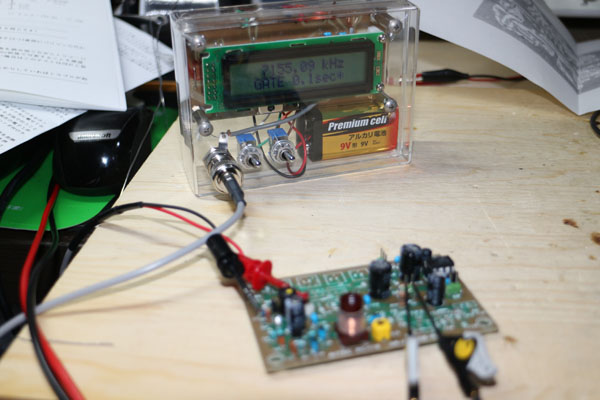

以前　製作した　周波数カウンターが、お蔵入り箱の中に あると　ぴーーーんときて、探しだし使えるようにして計測

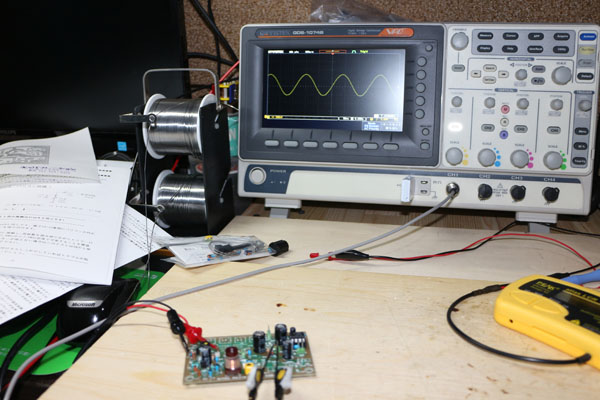

交互に差し替えながら　計測。 　「まあ　いいか」　で　キット作り

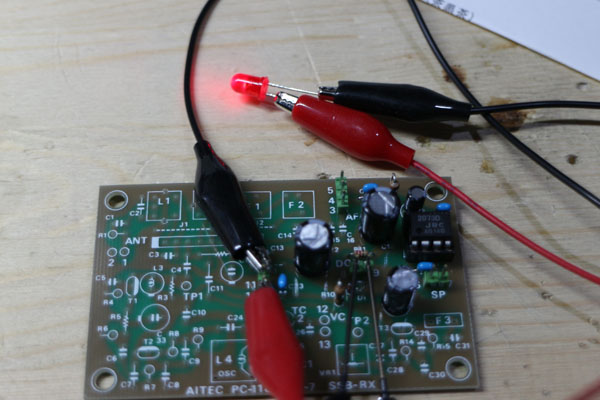

とりあえず、基板完成。

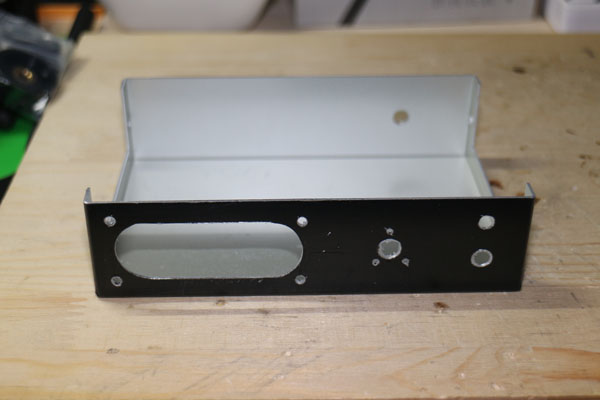

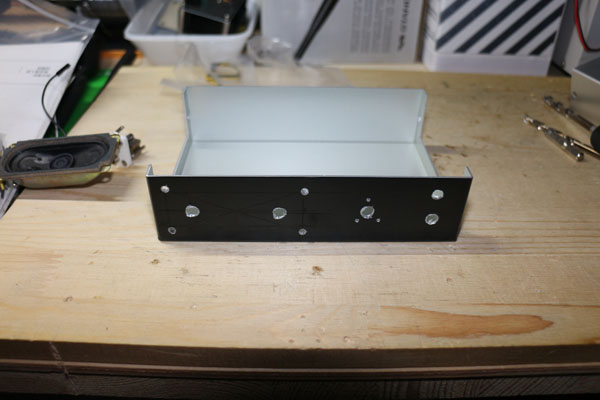

ここから　ケースの　加工

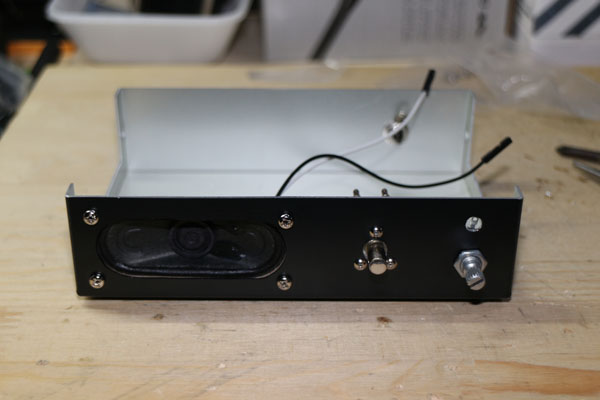

あとは、組み込むだけ。

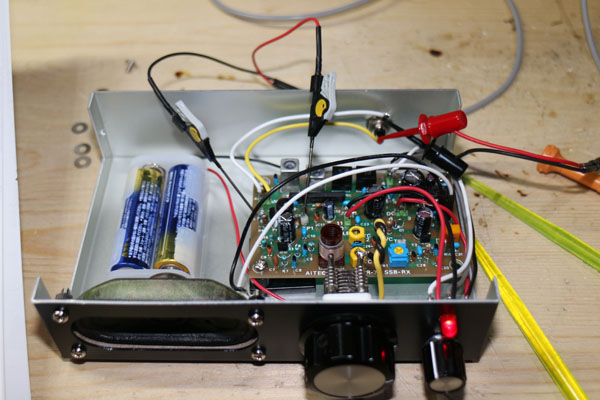

配線をすませて、最終？調整

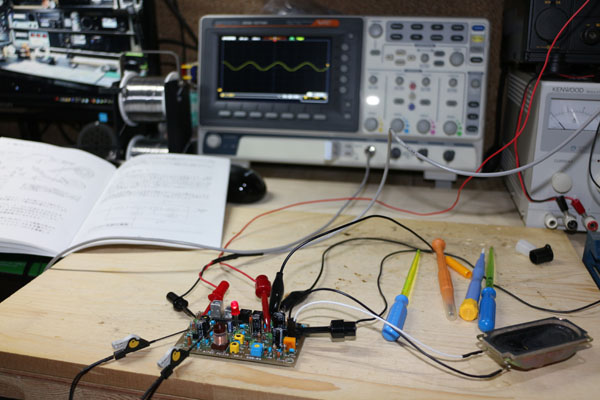

計測の様子

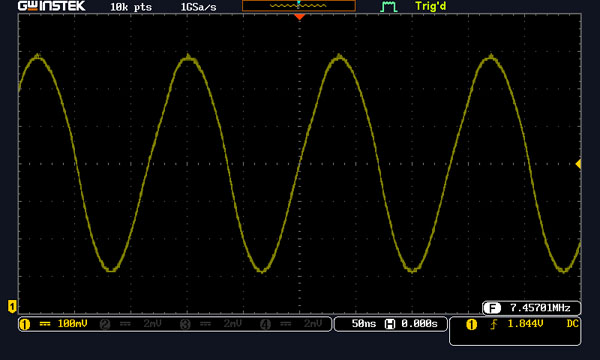

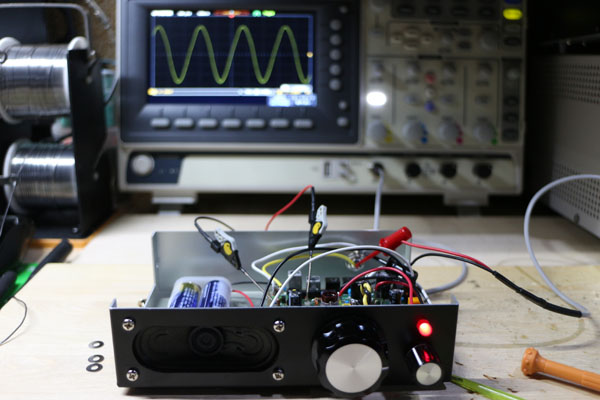

オシロスコープの波形 でも　右下の周波数だけを見てたりして。 7.457-0.455=7.002MHz が聞こえるはずなのですが？

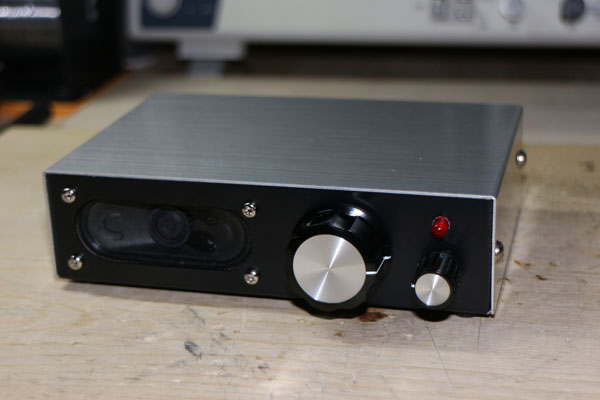

と言うように調整して、完成。 受信範囲は、このキットでは、７．０MHｚ〜７．１MHｚなのですが、 欲張って、７．０MHｚ〜７．２MHｚにしました。 夜は、電波のロケーションが悪いので、明日の昼間に受信です。 ここで、次の測定器として、周波数カウンターが欲しくなりました。
