| 平成２８年１０月２３日 電池管を使用した真空管ラジオの製作 |
|
 |
|
| ラジオ少年から 出ているキット。 電池管を使用してのラジオです。 電池は、ヒーター電源の １．５V の単一 と ９V電池 ７本から８本 直列 ７２Vの電源。 すぐ電池が無くなりそうなので、 私は、１００V電源からトランスで整流して使用。 を考えました。 |
|
 |
|

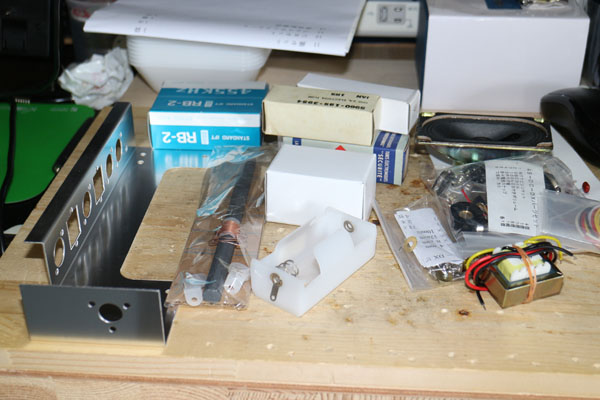

| キットの中身、で、部品チェック。 | |
 |
|

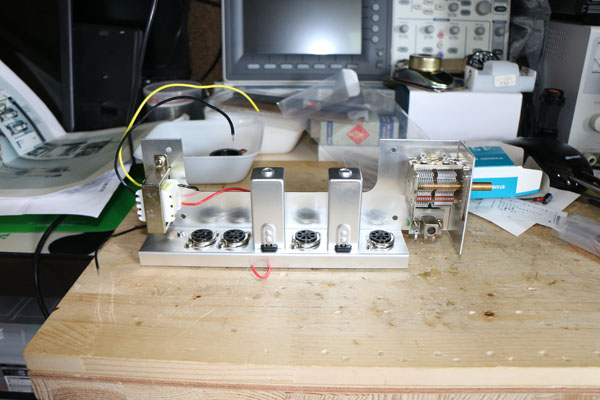

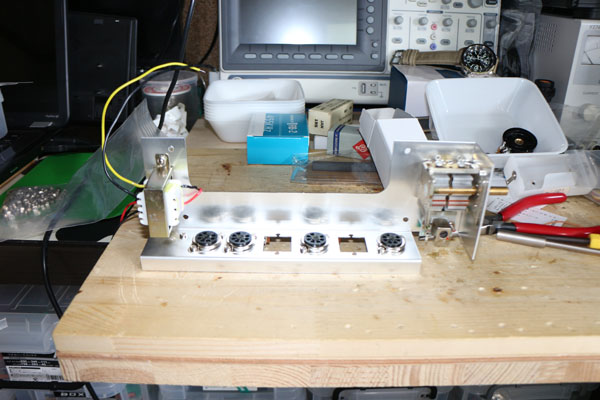

| 組立開始。 | |
 |
|
 |
|

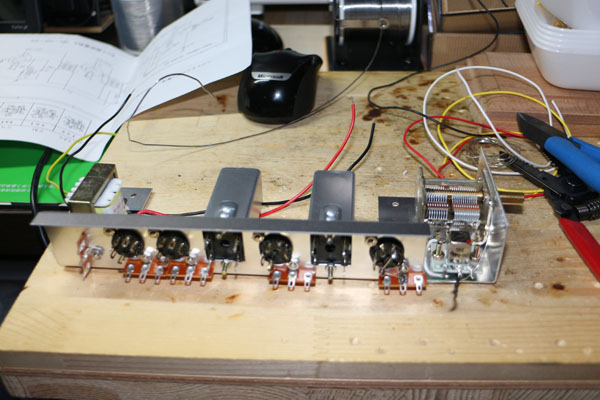

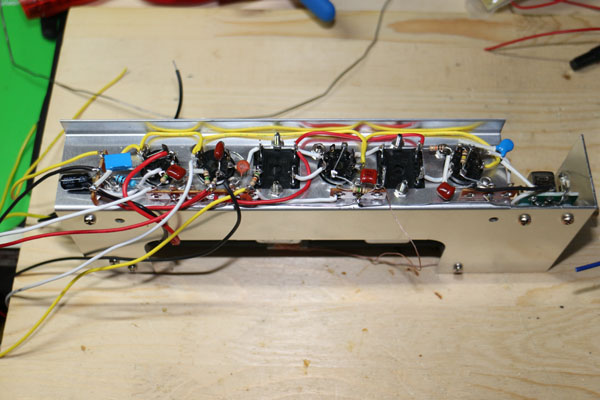

| 回路を見ながら部品付けと配線 ・ もくもくと 配線 |
|
 |
|
 |
|

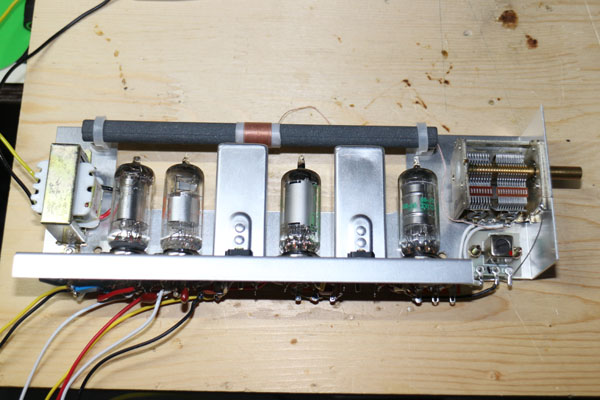

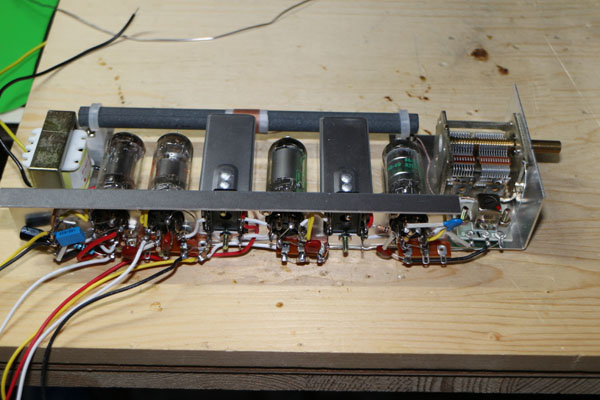

| 久しぶりに頭の体操。 で、とりあえず、大物が配線完了。 回路チェック、見直し |
|
 |
|
| チェック！！！ | |
 |
|

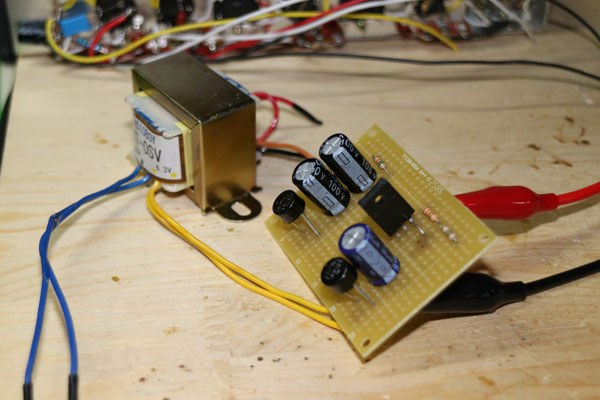

| 電源の製作、なんとか、１．５V と ７５V を取り出す。 | |
 |
|

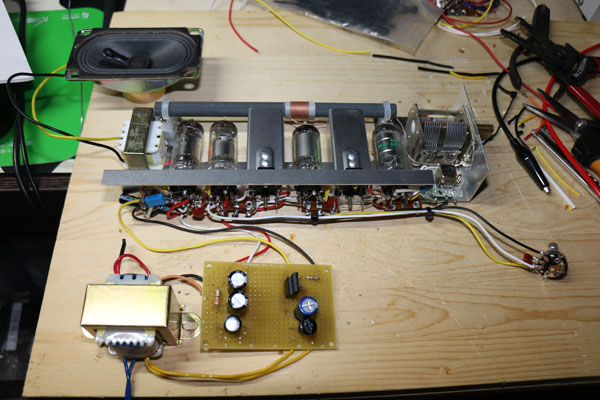

| 仮組して、試運転。 なんとか、雑音まじりの放送が入って一安心。 |
|
 |
|

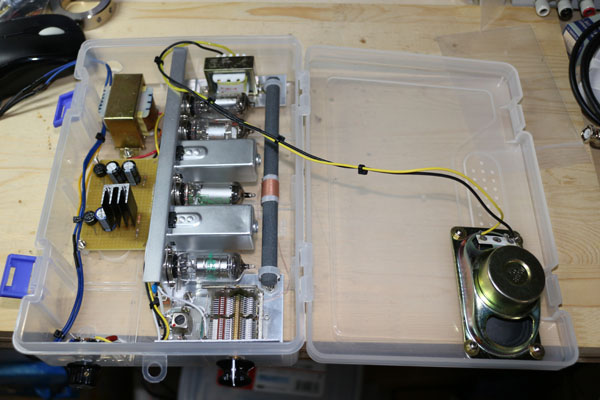

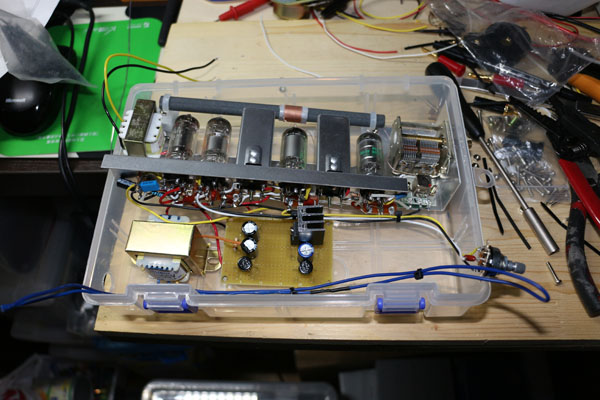

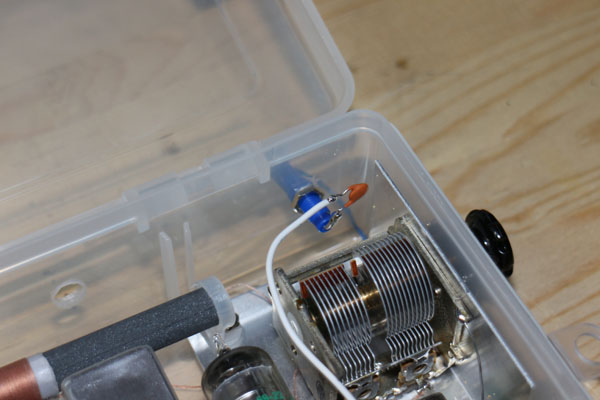

| ケースに組込ながら孔開け | |
 |
|
 |
|
| これから ケース加工 | |
 |
|
 |
|

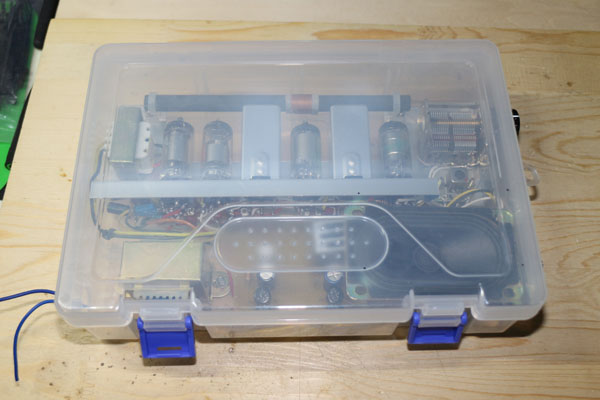

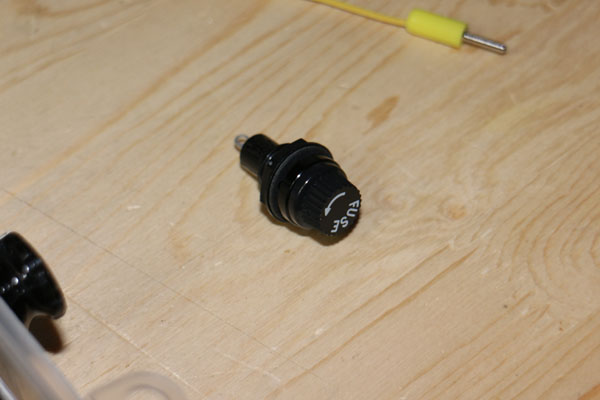

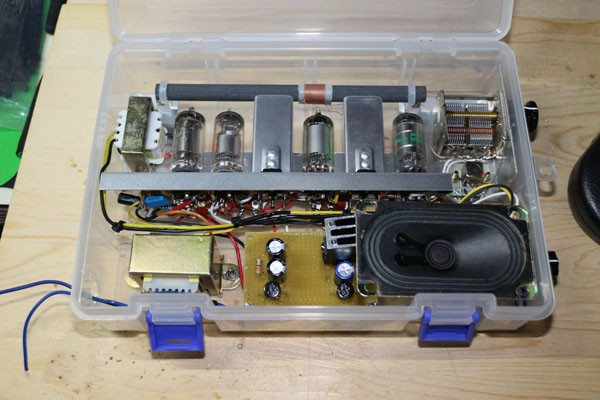

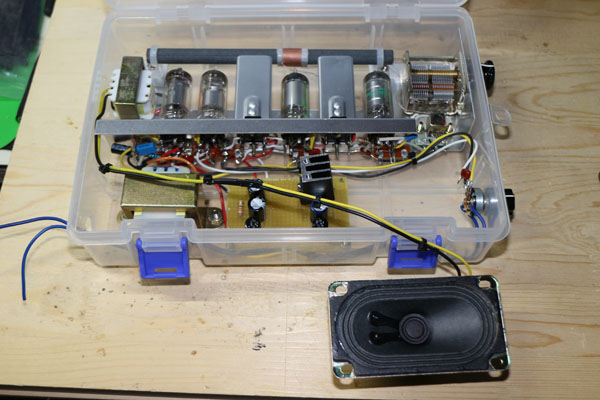

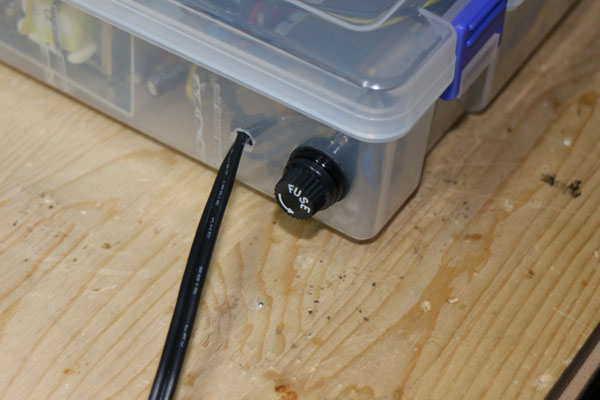

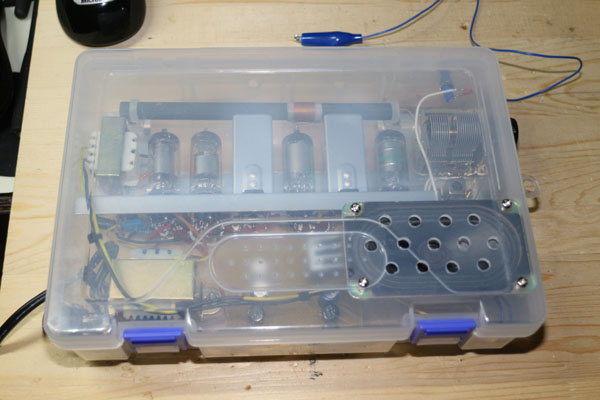

| 出来上がり。 パーツが１つ、ヒューズ入れが無いので直接１００Vと配線。 |
|
| ・・・ | |
| 調整は、発振のOSC とIFT ２か所。 シグナルジェネレイターで 発振させて調整。 あとは、電波が強いところに行って調整。 |
|
| ・ | |
| 電池管なので、淡い薄暗いオレンジ色の ヒーターです。 | |
 |
