２０２０年８月９日 ダミーロード

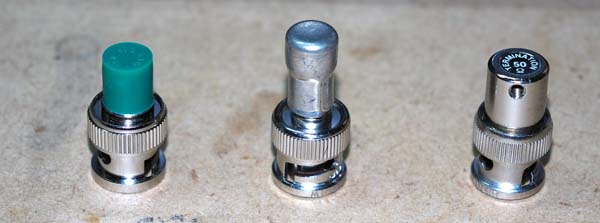

秋月電子から　小さなダミーロードが発売されていました。 左側が　秋月電子、真ん中、右側が、ジャンクで見つけたもの。 測定は、左側から１、２、３、とします。

１．秋月電子のダミーロード ４３０ＭＨｚ帯がぎりぎり　ＳＷＲ　１．５で使用できるかな？程度

２．どこで買ったか？？な　無記名のダミーロード ８００ＭＨで　ＳＷＲ　１．５　でも　無記名なので　Ｗが判らず。

３．どこで買ったか？？？な　無記名のダミーロード １０００ＭＨで　ＳＷＲ　１．５　でも　無記名なので　Ｗが判らず。

平成３１年３月９日 ダミーロード

先日、２種類のダミーロードを手に入れました。

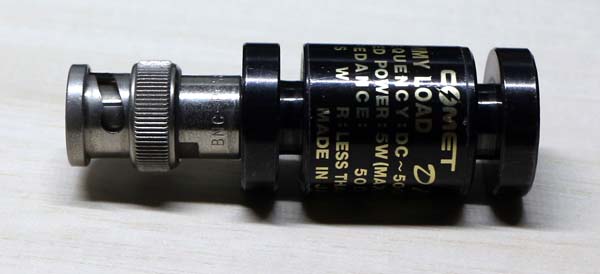

1つは、コメット　の　BNC型　５W DC〜５００MHｚまでと記入されているもの。 もう、販売されていません。 ジャンクで　５００円

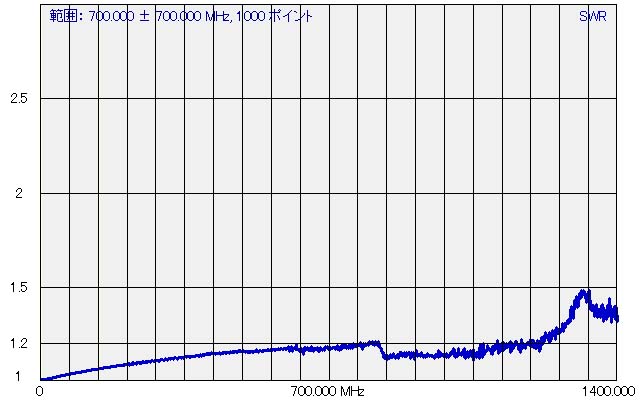

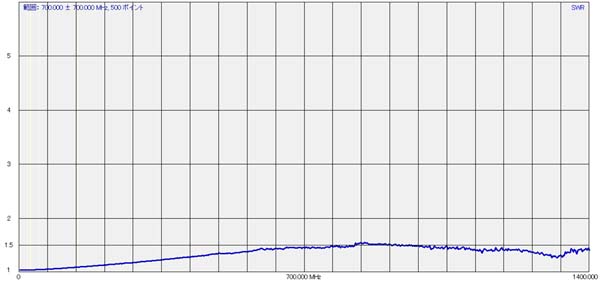

結果は、上図のようになりました。 わたし　的には、1300MHｚまで　使用できるかな？の値です。

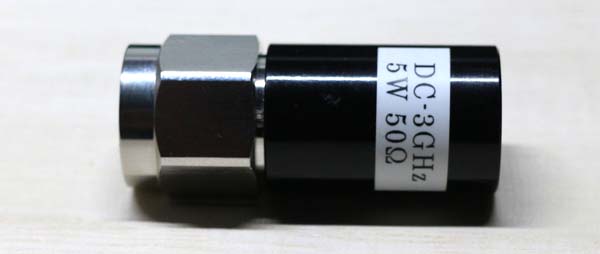

次は、N型　の　５W　と　テプラにて標示 これも　ジャンクで　500円

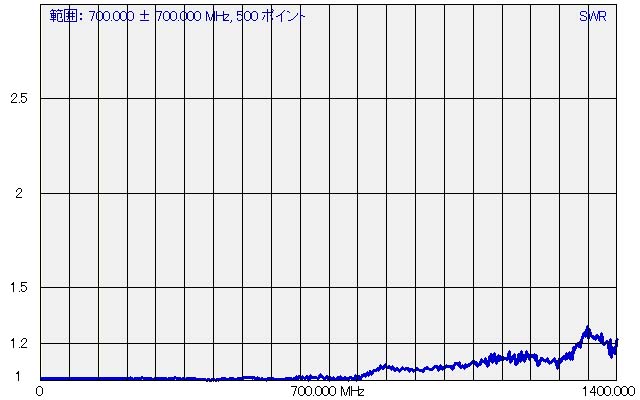

怪しいダミーロードですが、 結果は、上図のとおり、８５０MHｚまでフラットで、 １４００MHｚまで良い値です。

平成３０年６月２４日 ダミーロード

今回は、ダミーロードを製作。 いろいろな　形を製作。 基板で出来るならと思い製作 結果？？？？。

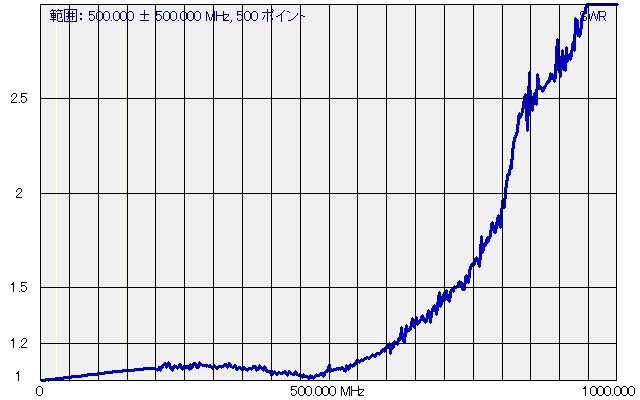

グラフですが、前回より縦軸、SWRを大きくしています。 前回のダミーロードの端を短くしてみました。 結果、６２０MHｚまで　１．２以下だけど前回より少し悪い。 なぜか、かまぼこ型。

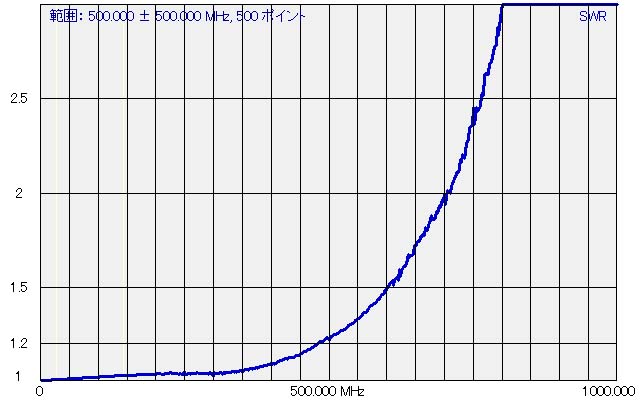

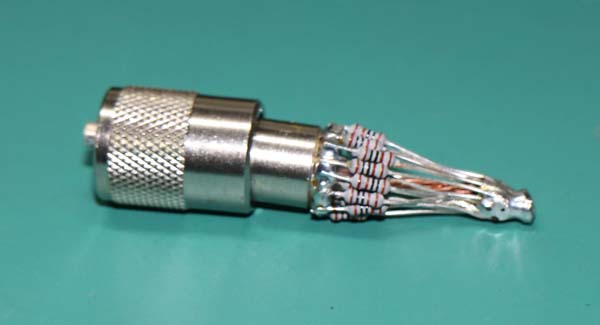

前回のダミーロードが　また　ほしくなって製作。 前回と違うのが　端の長さ、少し長くなっています。 結果、４８０MHz まで　１．２以下

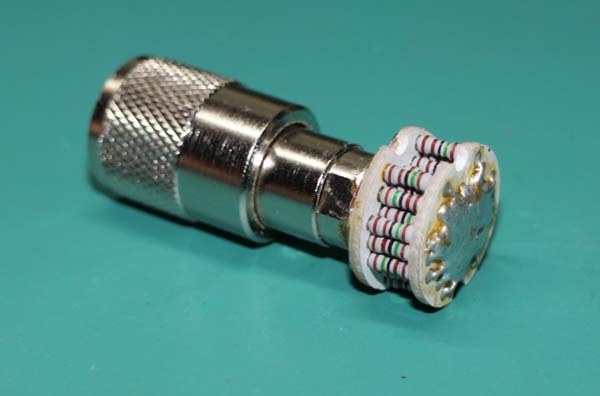

基板で製作。抵抗は　１．５ｋΩ　３０本

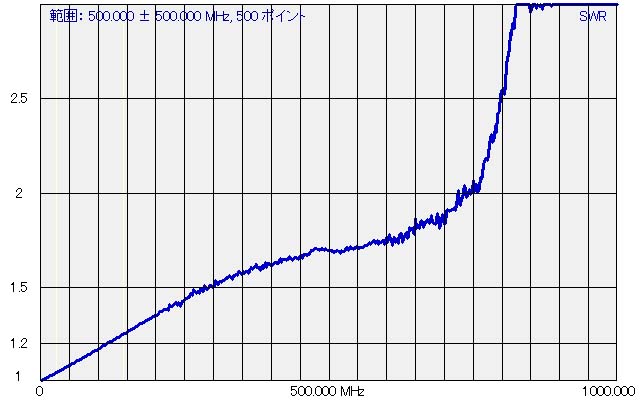

秋月の円形基板で製作、結果、６０MHｚ　まで　１．２ 自分の中では　もっと　良いだろうと　思っていたのに 悪い結果でした。 HF帯までの使用かな？

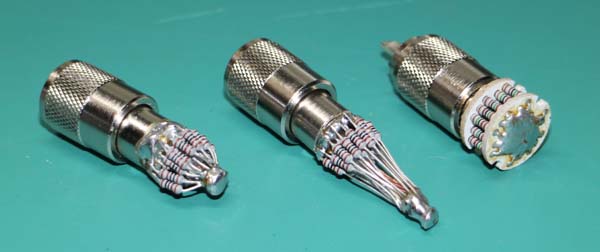

３本の結果、４３０Mまでの使用を考えると、

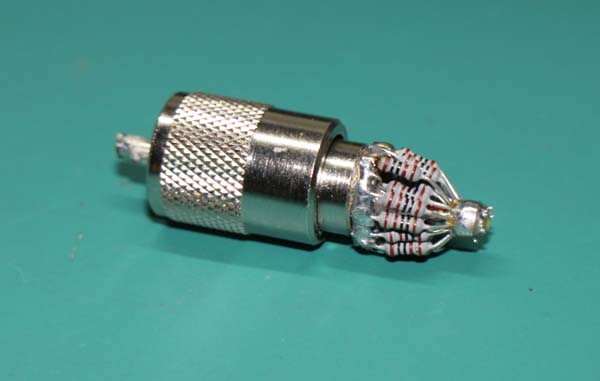

この　円錐型が　安定していて良い結果になりました。 この円錐を　もう少し　短くすれば、よくなるはず ですが、微妙な位置なので　これで良しです。

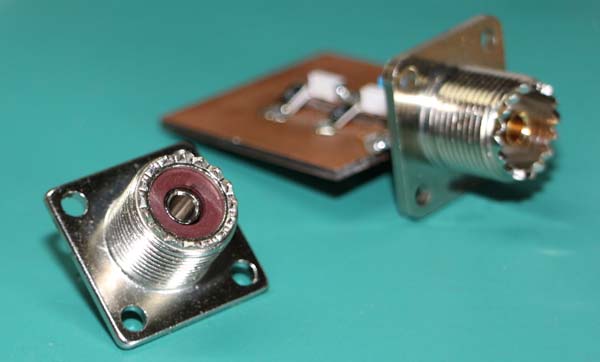

平成３０年６月１０日 ダミーロードのコネクタ。

旧　が　ベーク板、　新　が　中空

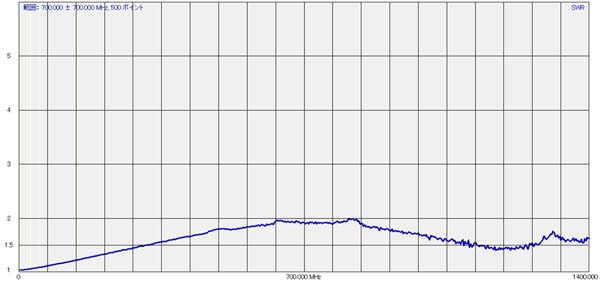

旧の特性　SWRが　２　で使用できなかった。 144MHZ　まで使用できるかな？

新の特性　SWR　1.5以下　でした。 コネクターですが、　ジャンク袋に入っていたものを 使用しました。 結果、両方とも　使用できませんが、 コネクターによって　SWR　が変化するの巻　でした。

平成３０年５月１１日 各種ダミーロード

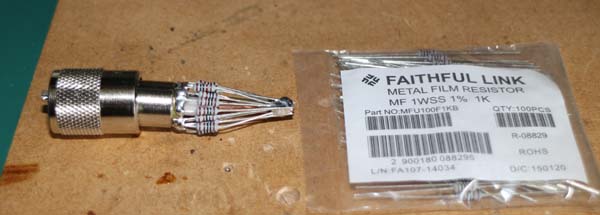

1/4Wの大きさの　１W抵抗でダミーロードを製作しました。

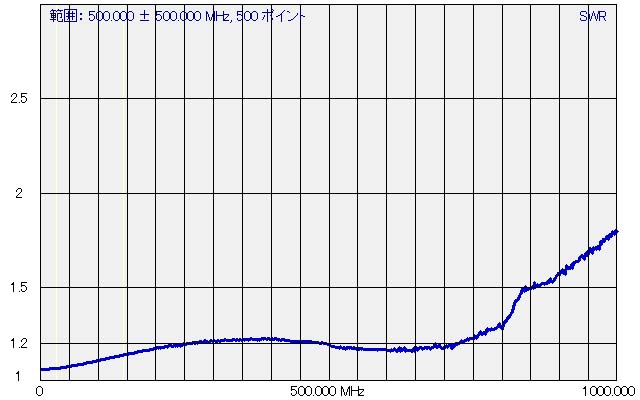

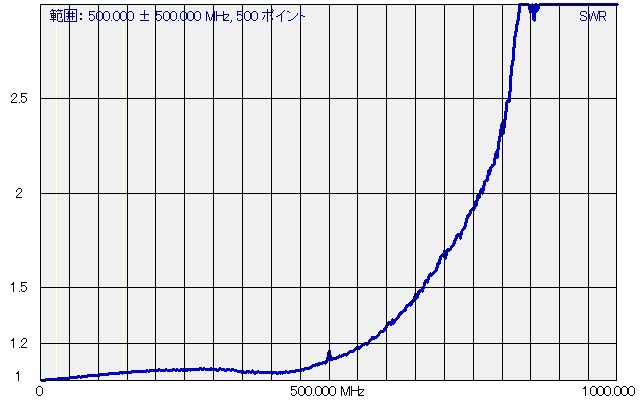

0-1000MHｚのグラフです。 570MHｚまで　SWR=1.2でした。 ４３０MHｚまで使用できるようです。

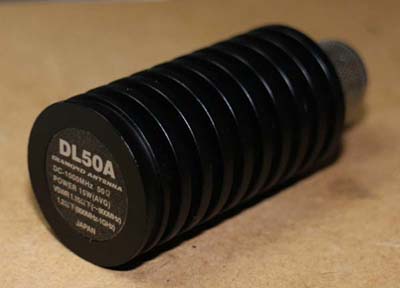

ちなみに、へたっているダミーロード？ ダイアモンドの　DL50A

でした。
