２０１９年５月１日 ハンディー受信機のアンテナの改造

携帯受信機のアンテナ、フェライトコア　２本Ｖｅｒ を改造しました。

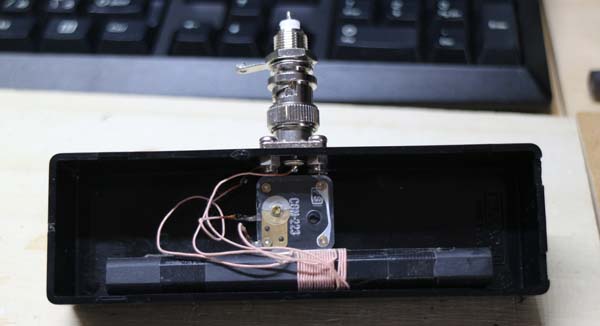

フェライトコア２本Ｖｅｒ　の１次側の巻き数を変えて、 ３．５ＭＨｚ帯　と　　７．０ＭＨｚ帯 が聞こえるようにしたいなー・・・。と思い定数を変更しました。 測定すると、 １７２０KHz 〜 ７９６０ｋHz　の値でした。 結果、受信から言うと、 ﾛｯﾄﾞｱﾝﾃﾅより聞こえます。 欠点は、重いです。

平成３１年４月３０日 ハンディー受信機のアンテナの製作

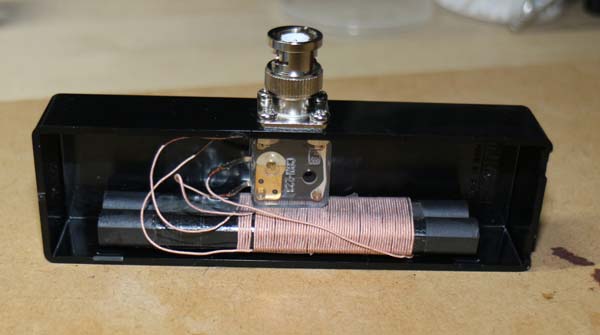

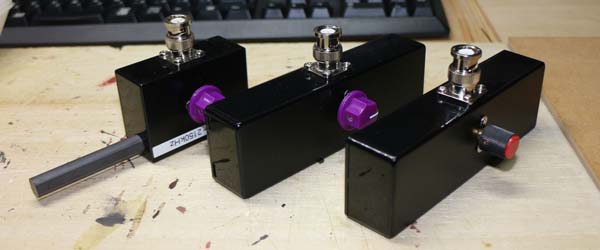

携帯受信機のアンテナを製作。 左から　フェライトコア　むき出しＶｅｒ。 フェライトコア　２本Ｖｅｒ フェライトコア　１本Ｖｅｒ　　と、３本です。

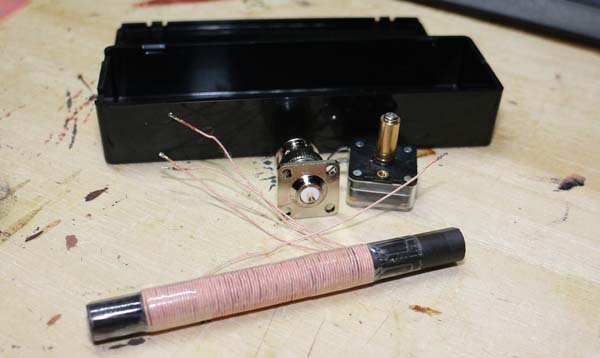

実は、フェライトコア２本Ｖｅｒ　を以前　製作したのですが。 これが　重い。　頭でっかちなので、より重く感じてしまう。 デジタルキッチンメーターで測ると、　１４４ｇ フェライトコアむき出しＶｅｒは、１１１ｇ 今回製作した　フェライトコア　１本Ｖｅｒは、１０６ｇ　です。 部品は少なく、ケースに穴あけだけ、 フェライトコアに、リッツ線を　３６０μＨにする。 ポリバリコンを　２７０ＰＦにする。 で、 早速、製作

測定すると、 501KHz 〜 2490ｋHz　の値でした。

結果、受信から言うと、 フェライトコア　 むき出しＶｅｒ＞２本Ｖｅｒ＞１本Ｖｅｒ の順に　聞こえ方が変わると思っていたのですが、 あまり変化無し。 でした。

平成３１年４月２０日 ハンディー受信機のアンテナ

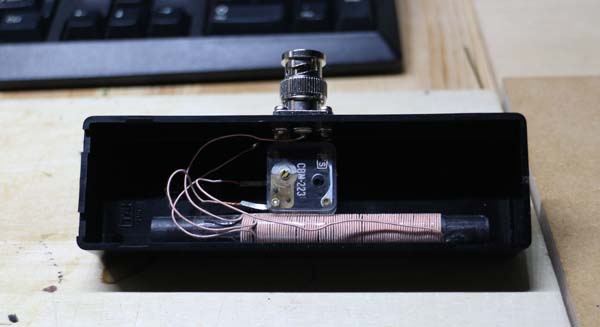

上の画像は、ハンディー受信機のアンテナですが、 落として、フェライトコアを　破損してしまいました。 買えの　フェライトコアに　交換しましたが・・・・・・。 で、 製作しました。

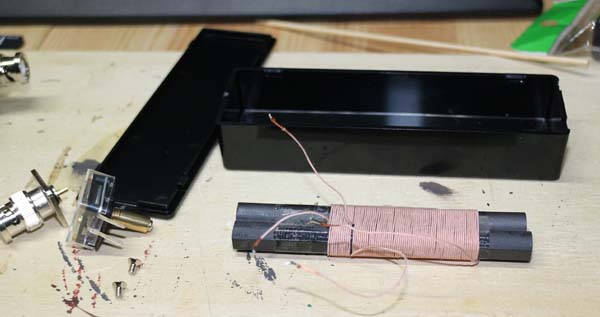

画像のような　フェライトコア　２本 すごく　聞こえる　ように　見える。 （自分の中で　・・・・。）

出来たのが、上の画像ですが、 最初、思った以上に　入感しませんでした。 ？？？？？ で、 出した答えが、　２次側が巻きすぎ。 最初、１２巻き　 微妙なのですが、　６巻き ５巻きでも　よいのですが、 少なく巻いたほうが、入感の大きさが大きくなりました。

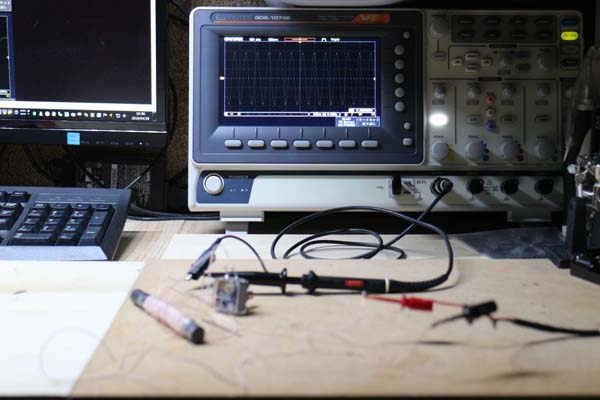

FGで出力、入力をオシロスコープ で計測した結果、山の大きさが大きくなる所 502KHz 〜 2593ｋHz　の値でした。 ちなみに、折れたフェライトのほうは、 511KHz 〜 2412ｋHz　です。
