平成３０年９月１日 430MHz　スイスクワッドアンテナの製作

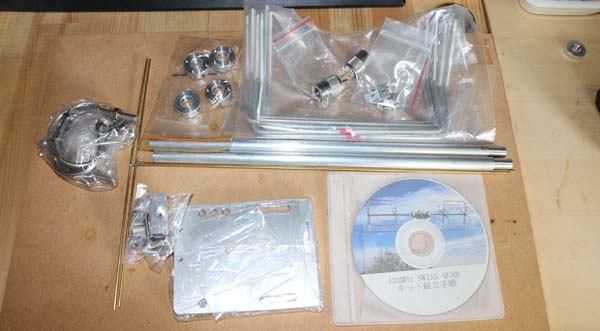

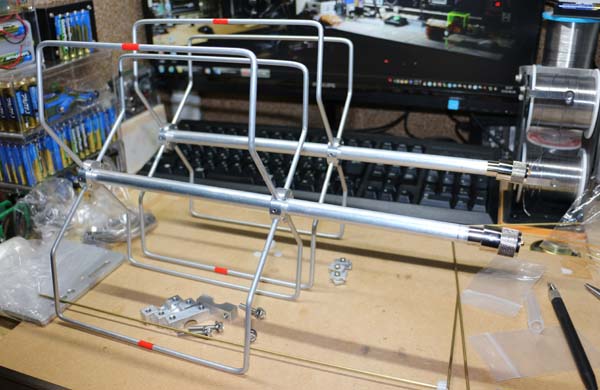

430 スイスクワッドアンテナキットですが、 実は、Tコネクタ　が　入っていませんでした。（ハズレです） で、手持ちの　Tコネクタ　を使用したのですが、 このキット、コネクターが秋月電子のコネクターと思われ、 インチネジ（？）でした。なので、手持ちのT型コネクター が合いません　なので、私が使用している 同軸ケーブルの　コネクターとも　気が合いません。 なので、交換　と　思いきや、アルミ管とコネクターのつなぎ目が 秋月用に加工されているので合いません。 合わないので　合わすまでで、新たに　同軸コネクタ　の ネジ部分だけを交換して製作しました。 アルミ管とコネクタの接着は　メタルロックを ちょこっと使用しました。

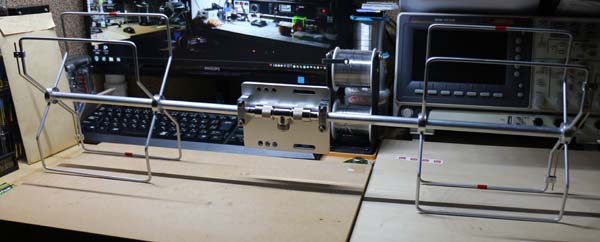

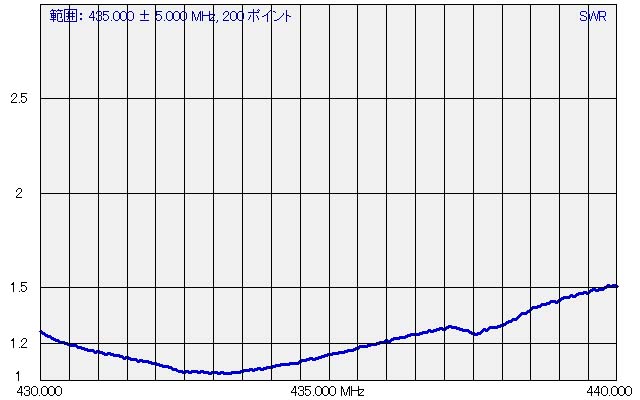

途中、まごつきながら・・・。 一応完成。 ・ で、 アンテナアナライザーを測定すると、 ・

外は　雨、晴れたら　ベランダで計測する予定で、 一応、屋内での測定。 無調整で　SWR　1.5　以下でした。 三脚に　付けて測定しました。 指向性があるため、南側に向けて取りつけていたのですが、 背面も指向性が出るために　思いもよらない電波が入感し、 使用するのを　諦めました。
