平成３０年３月３日 ハンディ受信機のアンテナ

ハンディ受信機のアンテナを製作しました。

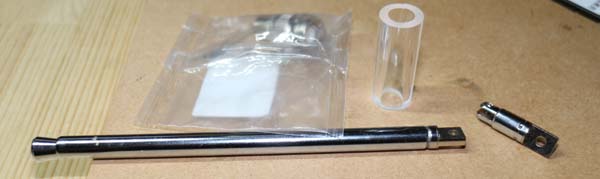

上は部品です。 BNCコネクター ロッドアンテナ ちがうロッドアンテナから取り外した回転軸 アクリルの筒　約５ｃｍ ほか、ねじなど

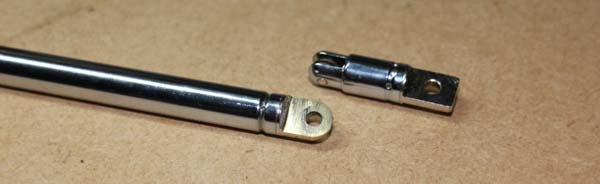

アンテナの取り付け部を加工。 やすり　で　ほそぼそと削る。

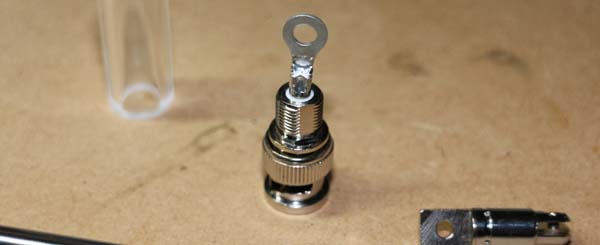

BNCに金具を取り付ける。 かしめて、ハンダ付け

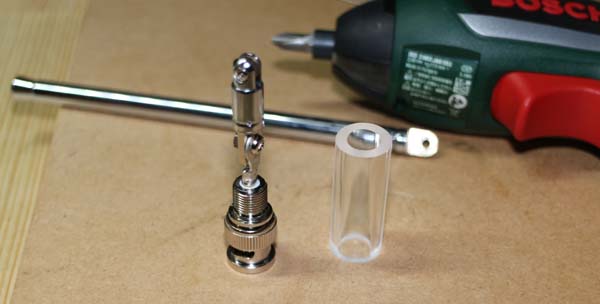

上の画像のように接続する。

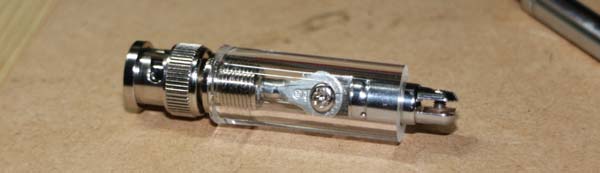

そして、アクリル製の筒を取り付ける。 筒のほうが、細いので、バーナーなどで熱して差し込む。 この後、先端部の隙間に接着剤を流し込む。

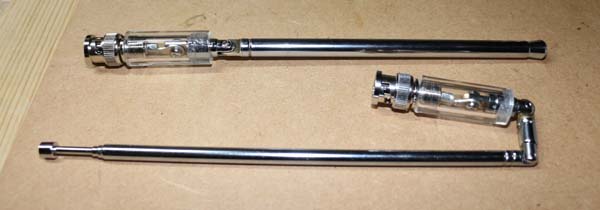

ロッドアンテナを取り付けて完成です。 ２本、製作しました。

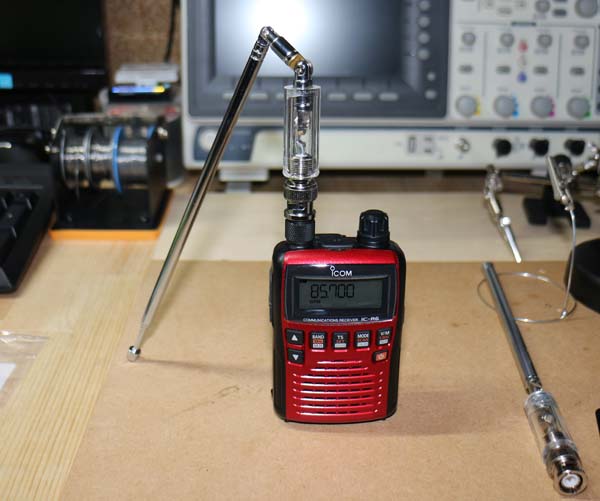

受信機に取り付けたもの。 ちなみに、

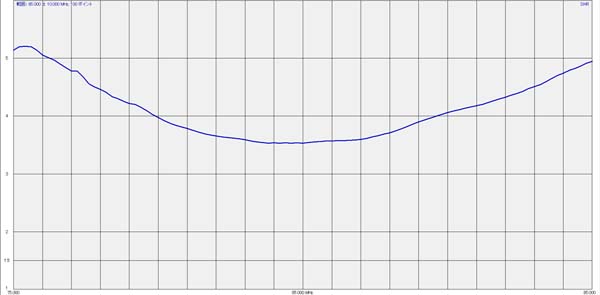

このアンテナの　75MHｚ　から　95MHｚまでの特性です。 受信なので、OK！！！
