なにか 趣味でも2018 2/4

平成30年4月29日

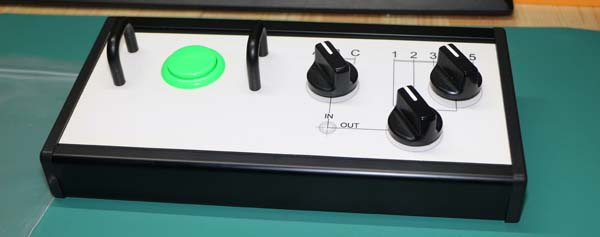

マイクと無線機の切替。



仮組状態

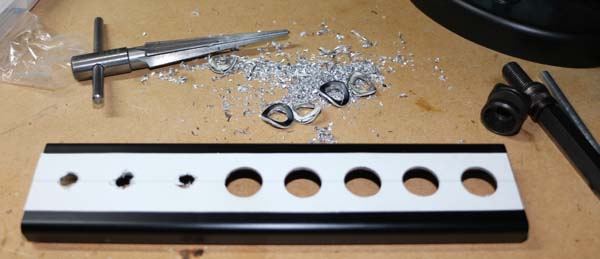

背面の穴あけ状況

マイクと無線機の切替器を



考えて製作中。

つかれたので 眠ります。

いつ 出来ることやら・・・?

平成30年4月29日

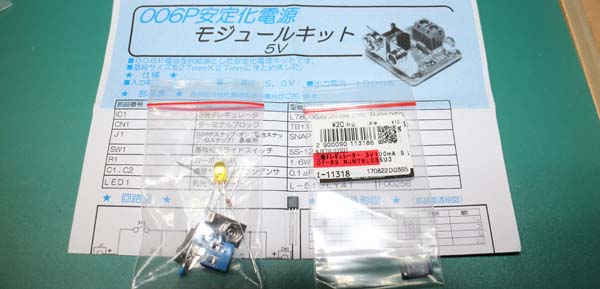

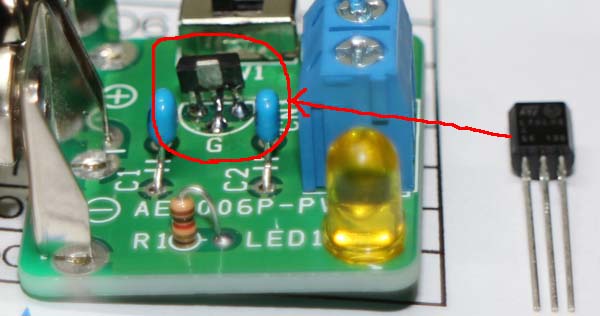

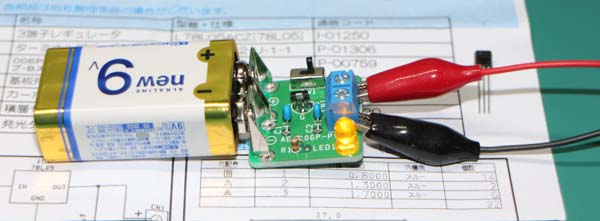

秋月のキット。



9V から 5Vへの 電圧変換キットです。

ですが、

5V といっても 使用するものが、
たぶん

携帯電話ぐらいしか 思いつかないので、

これを 3V とか 6V で使用できるように
部品を替えて製作しました。

手持ち は 3V しかないので
とりあえず 3Vで製作。

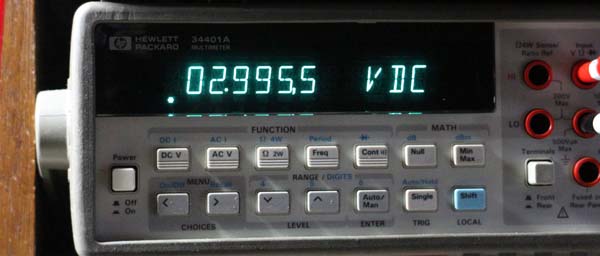

このように 3Vで動くように


出来たのですが・・・・。

いつ 使えば いいのでしょう?


平成30年4月29日

アンテナ 続編。

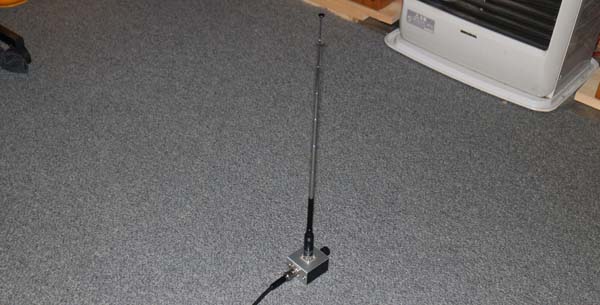

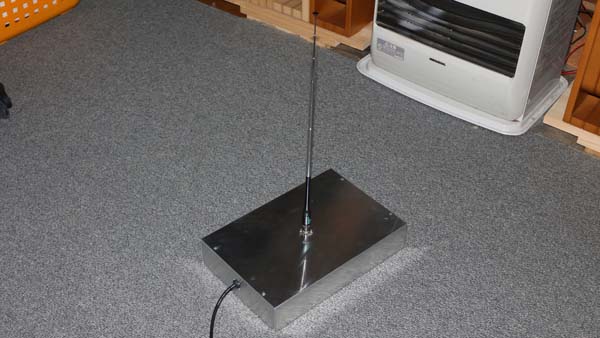

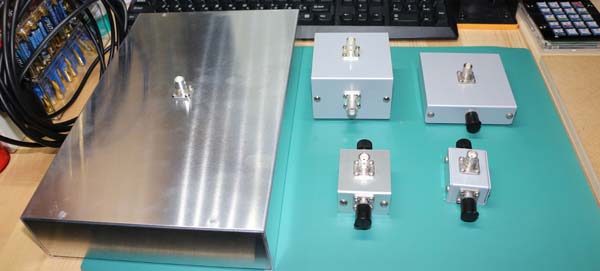

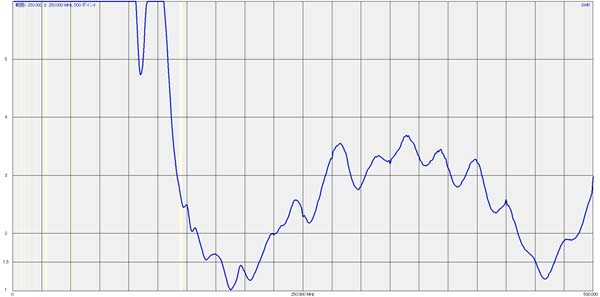

アンテナの基台について の実験。

同じアンテナで、基台を変化させたら・・・。

すべて、行い、

小さい基台は、ほぼ同じ。
大きい基台も 同じ。
大きい基台は、ケーブルの長さが5.5m
小さい基台の ケーブルは3m

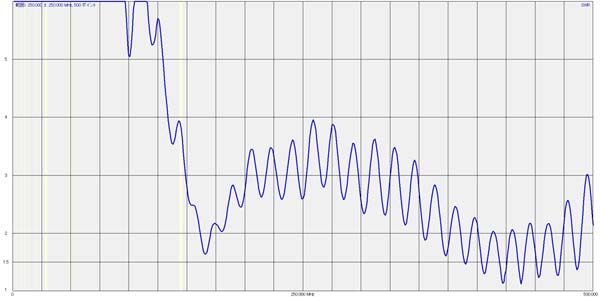

ケーブルの長さで振幅が・・・。

思ったのが

ケーブルがアンテナになっているように見えます。



測定する アンテナは、実際使用する状態に取り付けて
測定したほうがいいと またまた 再認識しました。

平成30年4月28日

人感センサーを使用したもの。




この連休は、どこにも 行けないので、
なにかしら いろいろと製作 と考えています。

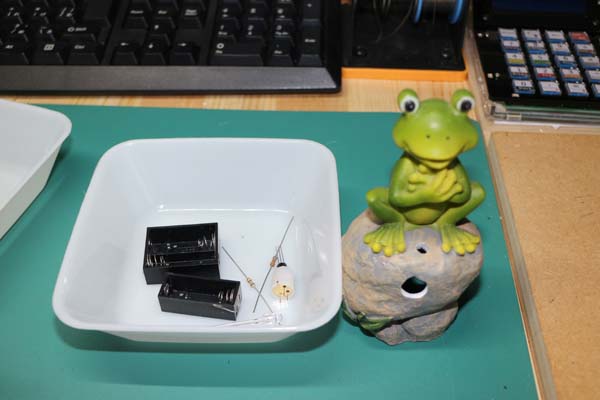

右の 庭に置く カエルもどき を利用して
人感センサーで LED を光らせるものを
作ろうと工作を。

カエルもどきに 孔を開けて中をきれいに掃除

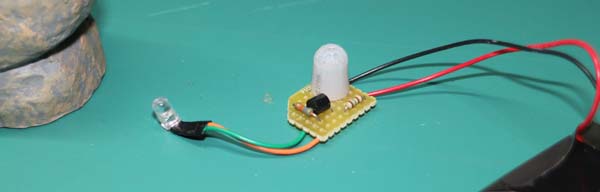

センサーを作って、

中にいれて 完成。

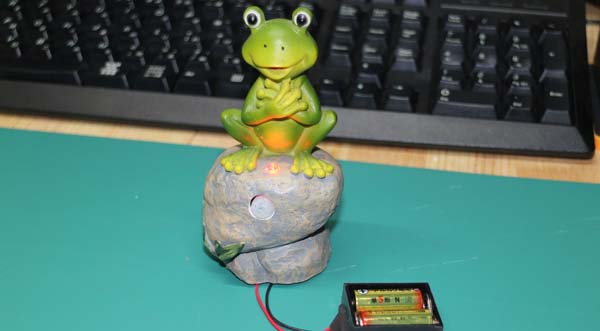

このように 光ります。


平成30年4月28日

ループアンテナ 続編。

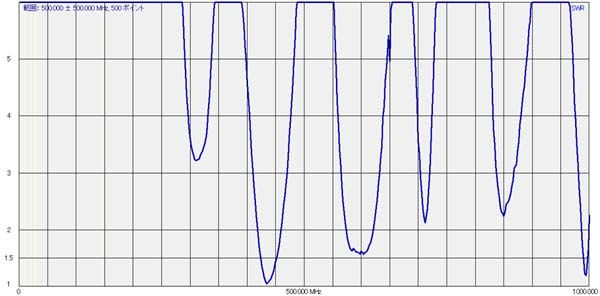

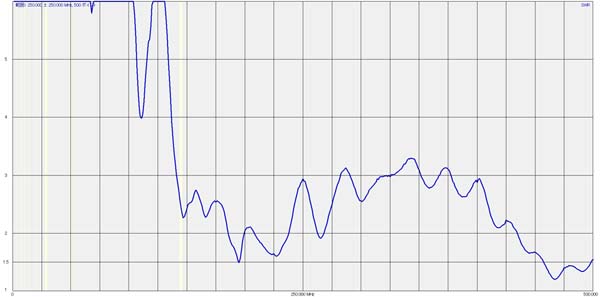

この アンテナの特性ですが、

どちらも同じ アンテナです。

上が、測定器直付けで測定
下が、3mケーブル先の基台で測定

このケーブルの影響で このように変化します。

測定する アンテナは、実際使用する状態に取り付けて
測定したほうがいいと再認識しました。


平成30年4月23日

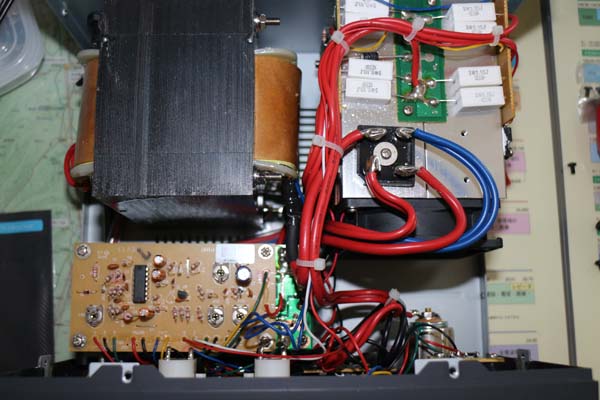

安定化電源の応急修理。




久しぶりに(3ヶ月ぐらい) ダイヤモンド GSV3000
の安定化電源を ON にすると
オーバーロードの標示がつきっぱなし
に なっていたので 見てみると

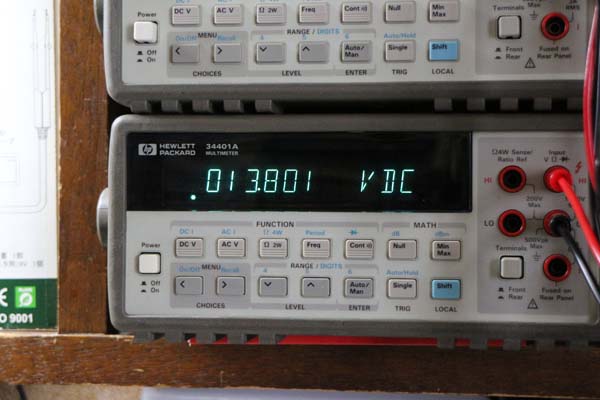

通常 13.8V の所 なんと 17.6V になっていました。


いろいろと 教えてくれる人がいまして、

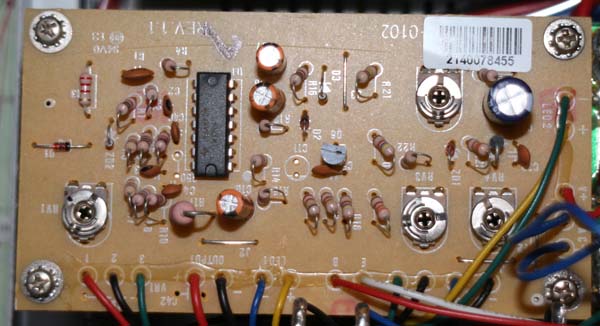

基板上の 半固定VRが 犯人の確率が高いらしく、


左端の VRに印を付けて調整したら電圧がふらふらと・・・・。

電源を切り VRを 何回も何回も回してから 再調整すると

ふらつきもなく直ったように感じました。

VRに印を付けた位置とほぼ同じ位置でした。


1時間ほど無付加でエージング。
何も変わらず。 で OK ですが、

結果、安定化電源を違うのと取り替えました。

この安定化電源は 後日、半固定を取り替えることに。

でも、いつ・・・・。


平成30年4月21日

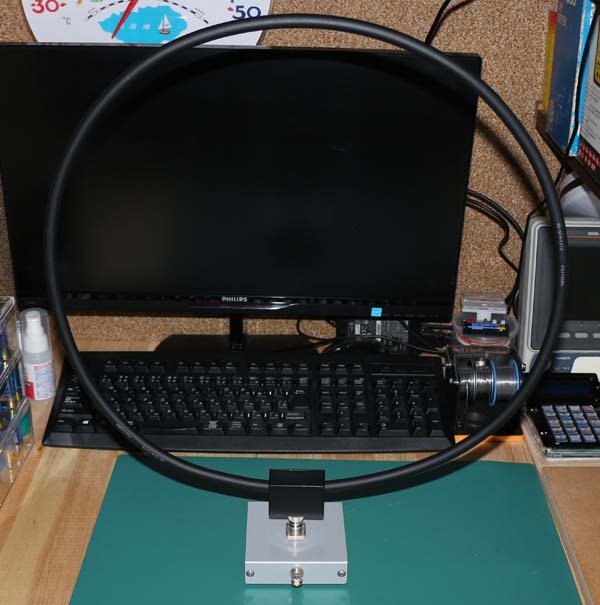

ループアンテナの製作。



今回も どこにも行けず ループアンテナです。
自作 φ0.40(8D-SFA) のループアンテナ

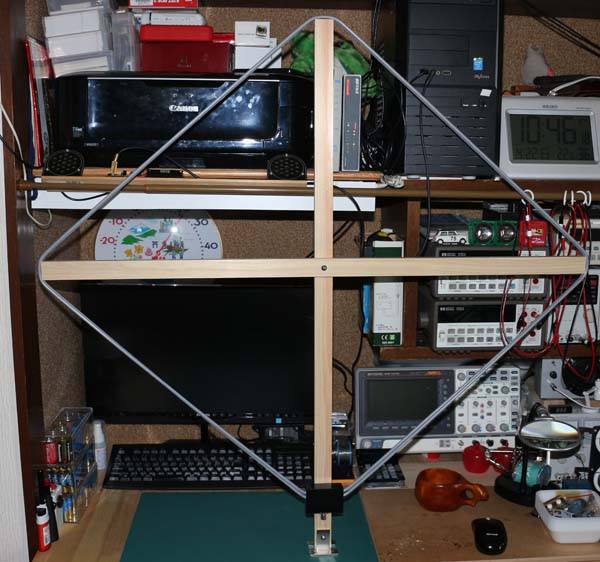

自作 ◇0.90×0.80 (3D-2V)2巻き のループアンテナ

あと、外に出ているアンテナとして

D303 受信アンテナ
D1300 ディスコーンアンテナ

で、受信比較をおこないました。

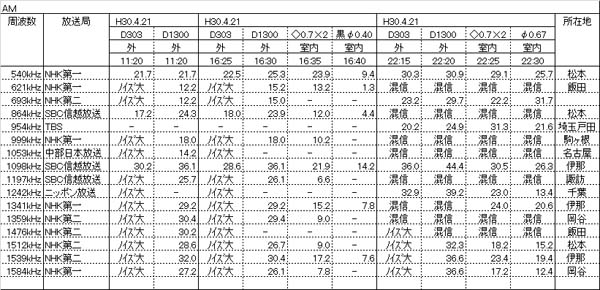

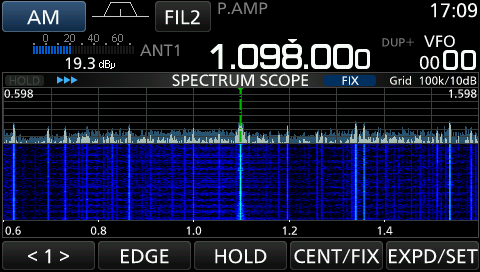

結果表です。

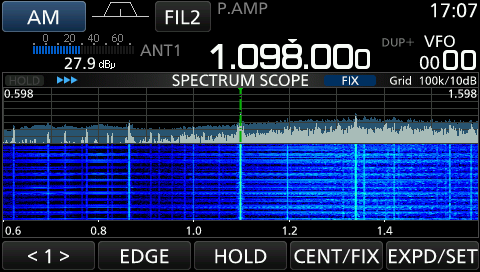

D303 受信アンテナ 外の道路側に設置。
電柱に一番近い アンテナ。

結果的に 外部ノイズを電柱から拾ってしまっています。

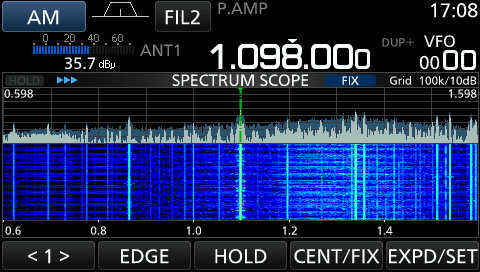

D1300 ディスコーンアンテナ

外でも 部屋の外側に設置してあるアンテナ。

外来ノイズが少ない。

室内のループアンテナ。
自作 ◇0.90×0.80 (3D-2V)2巻き
指向性があり、ノイズの影響が少ない。


自作 φ0.40(8D-SFA) のループアンテナ
指向性があり、ノイズの影響が少ないが、
小さいので それなり。

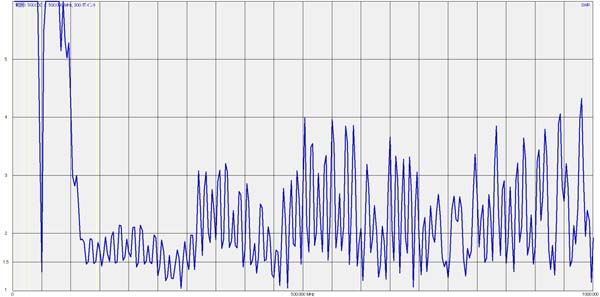

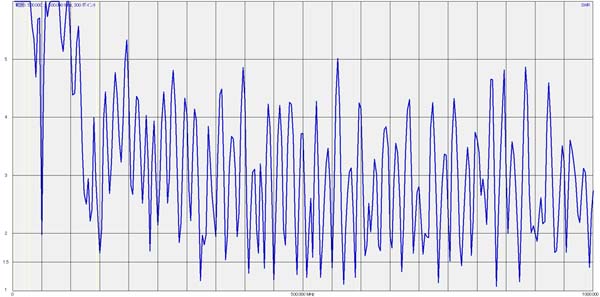

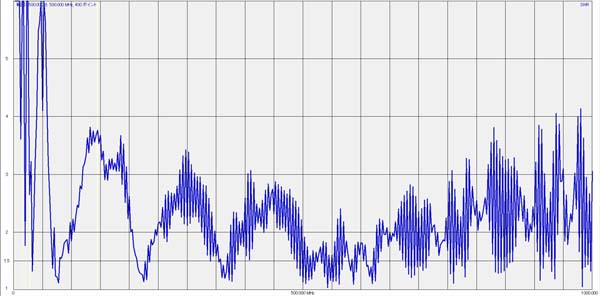

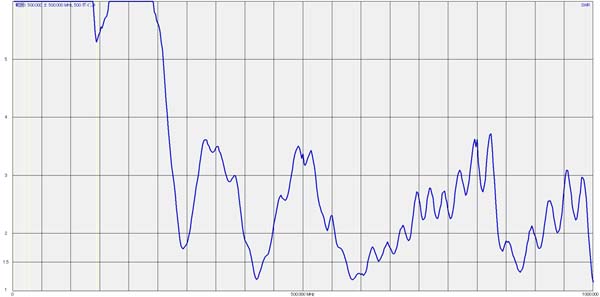

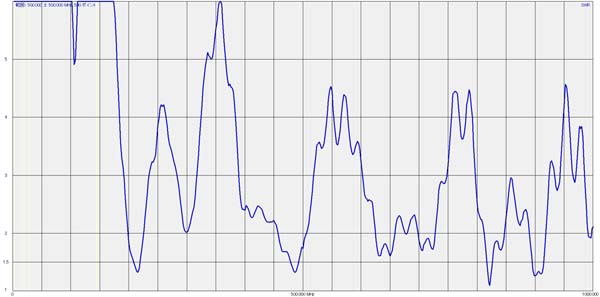

ここで、SWR表。

見にくいですが、0−1000MHzです。


D303 受信アンテナ

D1300 ディスコーンアンテナ

自作 ◇0.90×0.80 (3D-2V)2巻き

自作 φ0.40(8D-SFA) のループアンテナ

結果、ループアンテナ、指向性があり混信に強いです。
外に出したときに 回転をどうするのかが問題???

また、ループの面積が広いほうが受信強度が大きくなる。
大きくなるが、ループの大きさを確保するのが難しい。

などなど、

もうすこし考えを整理して チャレンジしたいです。


平成30年4月15日

ループアンテナの製作。


(外は 大雨なので 製作でも)

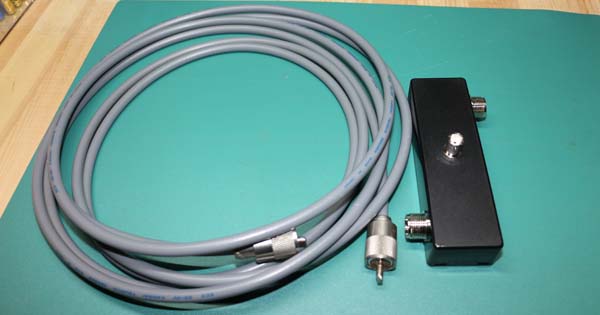

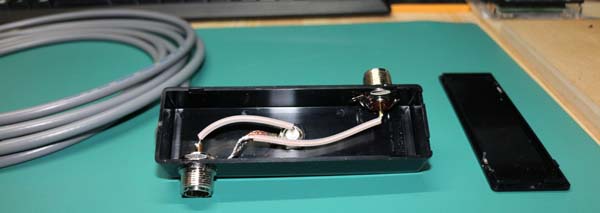

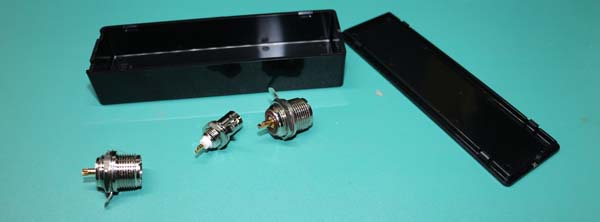

ループアンテナ基台部の部品

配線が終わって 完成。

同軸が安定しないけど、これを発展させれば
大きいアンテナになります。

ちなみに

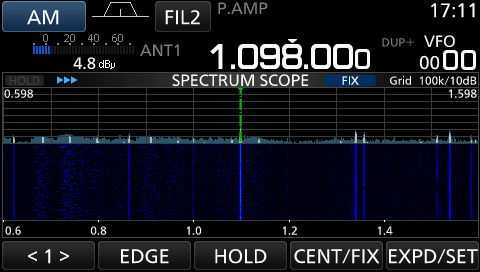

昼の信越放送 1098kHz

D303 26.7dBi
ループ 33.5dBi

でした。

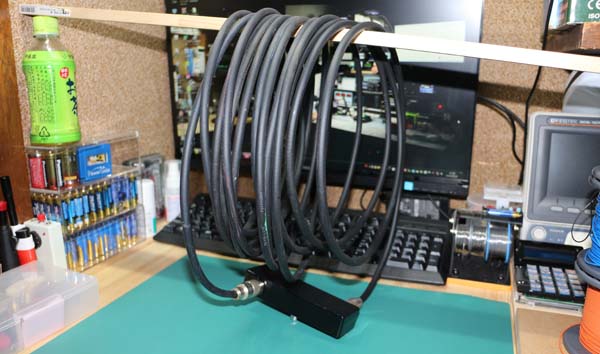

(部屋の中で、くにゃくにゃだけど15mの同軸2ループ)


平成30年4月14日

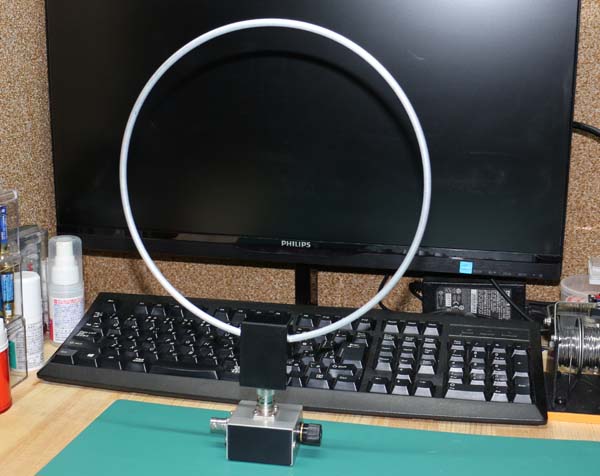

ループアンテナの製作。

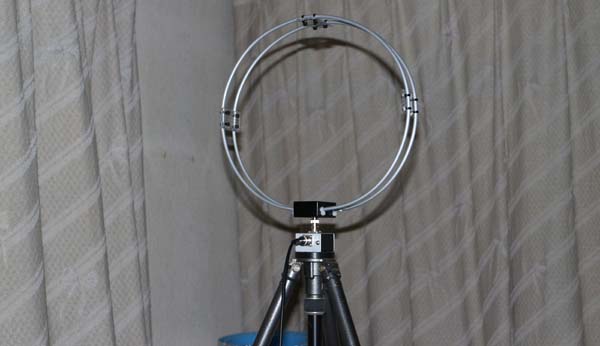

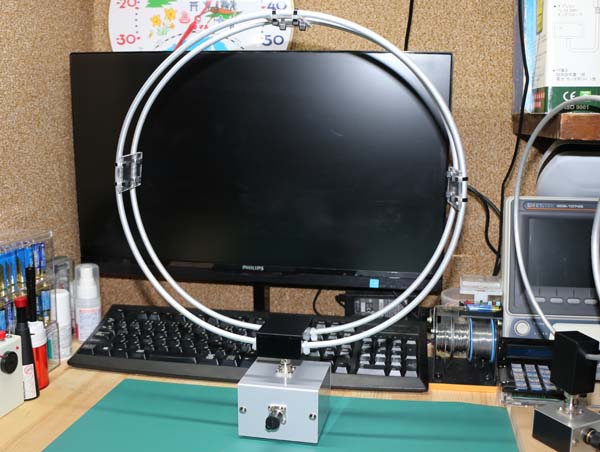

2重のループを作りました。

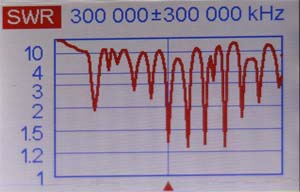

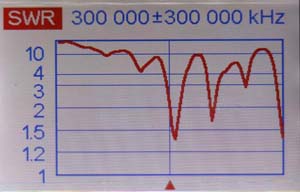

パソコンソフトだと SWRが5までなので、
計測器の標示画像から。
左が、2回ループ。右が 1回ループ

なんで、こう言う結果になったのか???です。

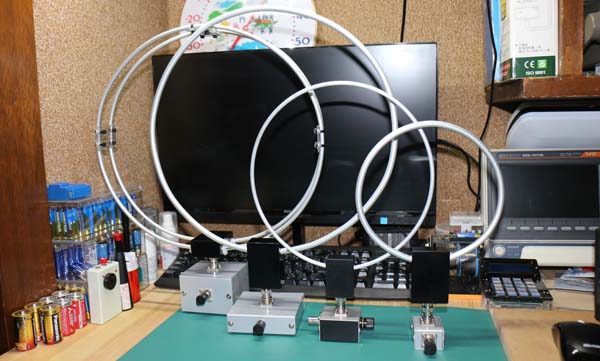

いままで製作してきたループです。
これに もっと大きいループが1つ。

これから 比較を。

テスト風景。

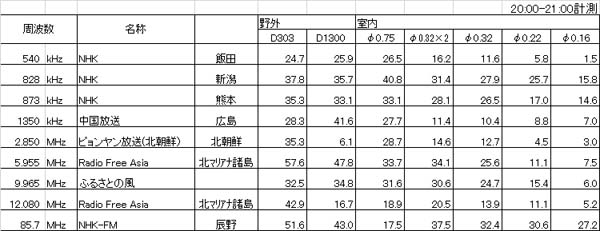

上表の単位:dBi です。


結果、大きいほうがいい

いいが、聞ける周波数帯が狭くなる。

φ0.32×2 のループアンテナが 面白い結果。

今度、3回 4回 ループに チャレンジかも?

作る というより、

今持っている同軸とコネクターを使用して作れる
ことが 判明。次回です。

数値ではなく、聞いた音声は、ループのほうが
雑音が入らなく 聞きやすかったです。

平成30年4月8日

ループアンテナの製作。

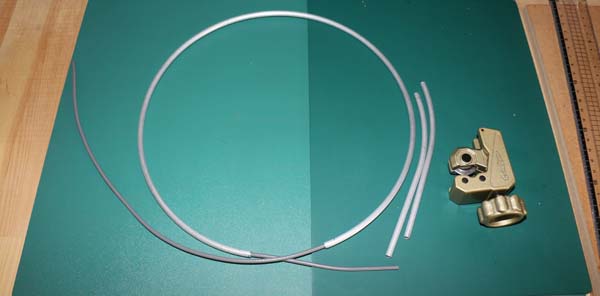

ホームセンターめぐりをして
やっと

アルミパイプを購入。

φ5mm の細いものしか置いてありませんでした。

前回のループアンテナでは、

φ8mmのアルミパイプと3D2Vの同軸を使用しましたが、

今回は、1.5D2Vの細いケーブルを使用。

前回の長さから 今回は、430MHzの 1λ長 L=70cmで製作

細いほうが 加工しやすいです。

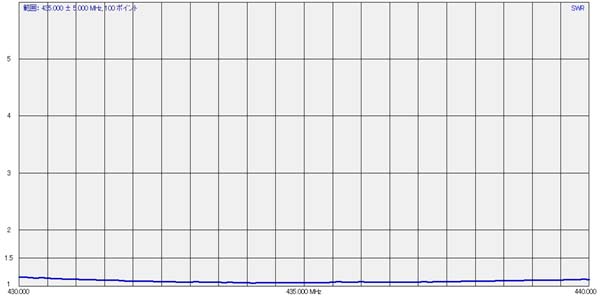

狙い道理の谷間がきて、

430.0MHzから440MHzまでのSWR

1.2

の低さでした。

使えそうですが・・・?

ハンディには 大きいかな

と言うことで、終了。


平成30年4月7日

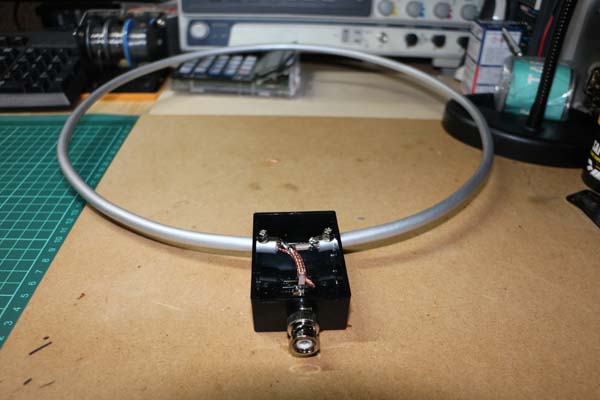

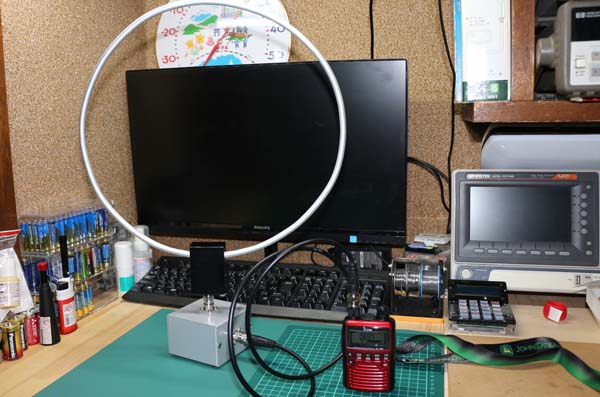

受信用ループアンテナの製作。

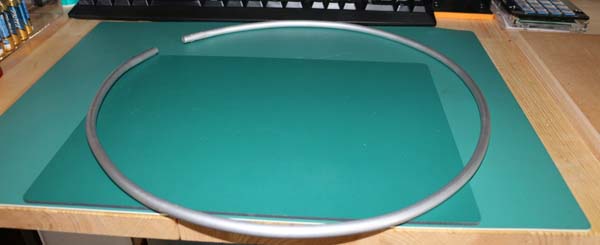

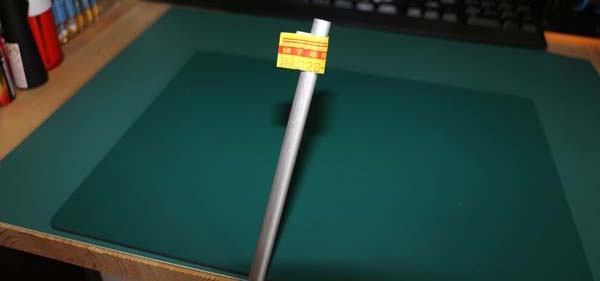

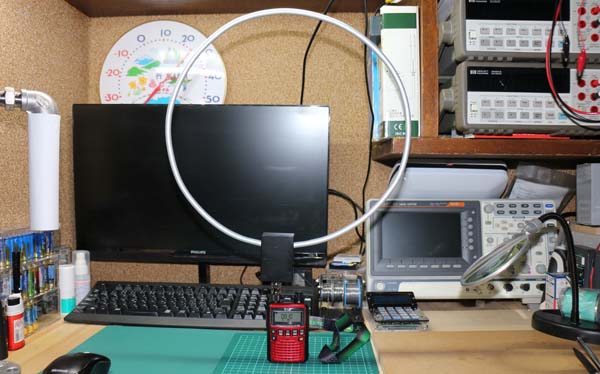

アルミパイプが安くあったので2本ほど買ってきました。

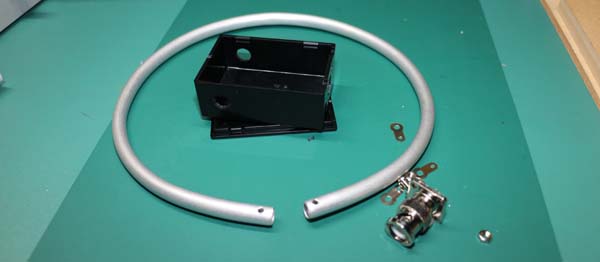

いびつながら 丸く加工

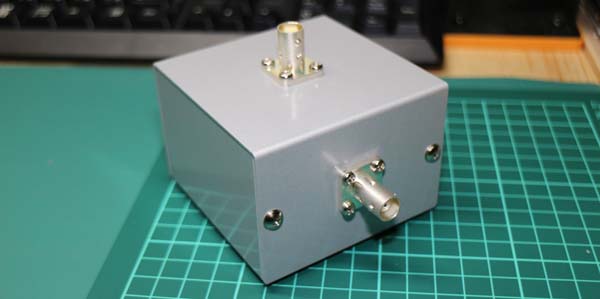

コネクターをつけて完成。
受信機から見ると 大きいです。

取り回しが 悪いので・・・・。

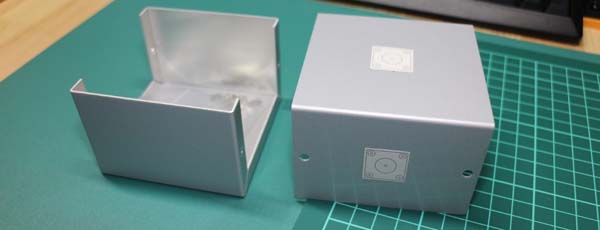

土台を製作。

この場所ですが、パソコンなど 雑音発生器があるので
普通のラジオは受信できないくらい
まわりがノイズだらけですが、

聞けるのに 驚きました。

そして、

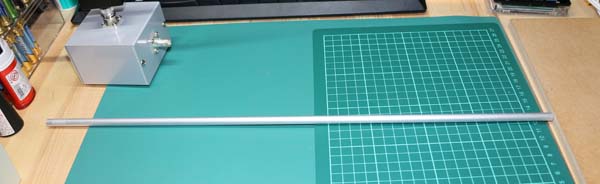

50cmの長さに切り。

丸く加工

そして組み立て。

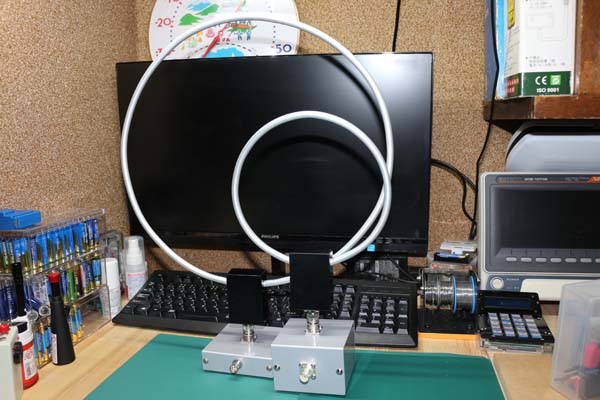

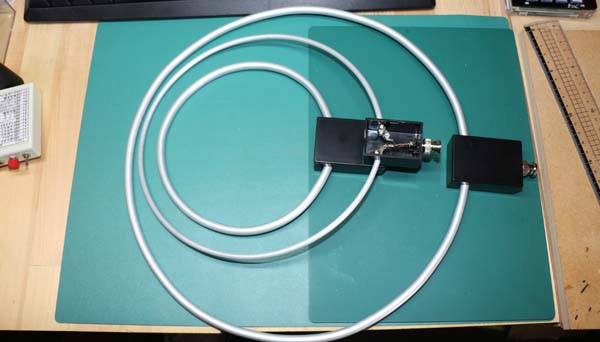

大小のループアンテナの完成。

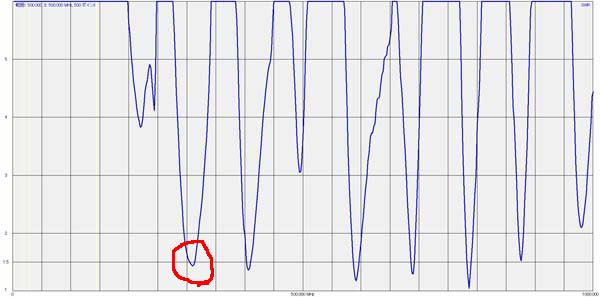

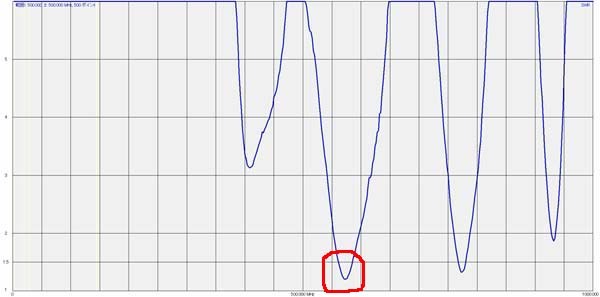

特性を測り・・・。
1m  → 307MHz
0.5m → 572MHz
で SWR が最低
なので、
430MHzの 1λ長で SWR がうまく入りそう

予測できましたが。

・・・・
・・・
・・


アルミパイプが もうないので、

作れません。

 次回は いつかな??


終了。

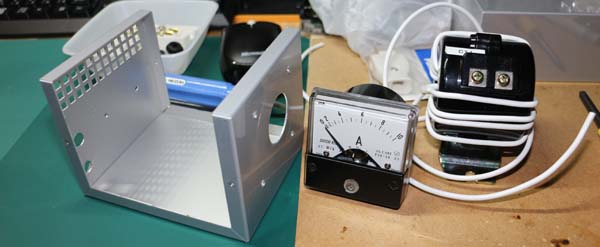

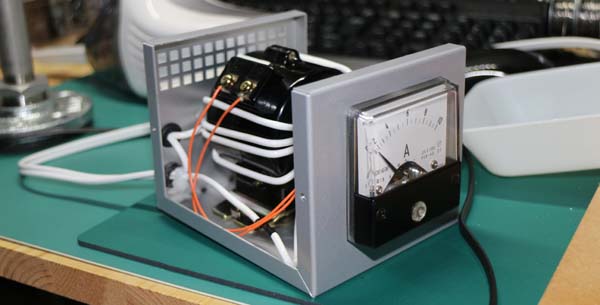

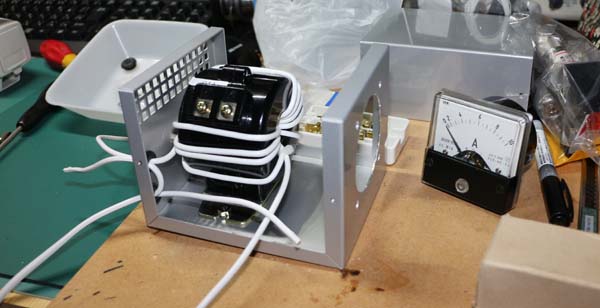

以前にも 製作した 電流計(100V電源)

メーターが 安売りされていたので、
もうひとつ 製作しました。


平成30年4月1日

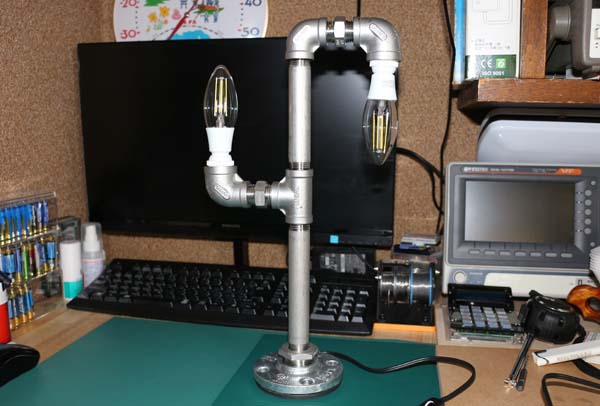

卓上ランプの製作。



いろいろな部品を・・・。

考えたら、ステンレスの管に孔を開ける
道具が無いことに気づくのと、万力も無い
無いことづくめなので、簡単に接続して作りました。

一応完成です。
思っていた 部品も使えなく 簡素に仕上げました。




ライトをつけると まぶしいことにも気づきました。

シェードを・・・。

配管なので、直線的に・・・。

今度、考えることにして 終了。

平成30年3月30日

中波のアンテナの製作。

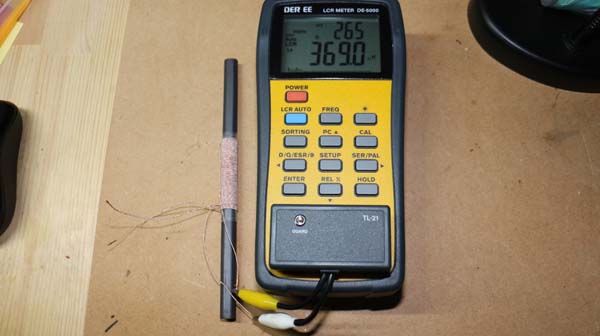

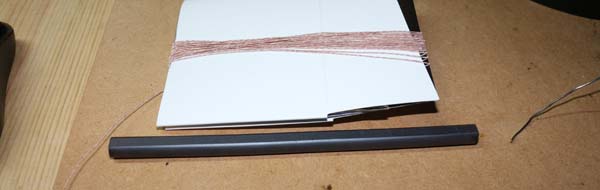

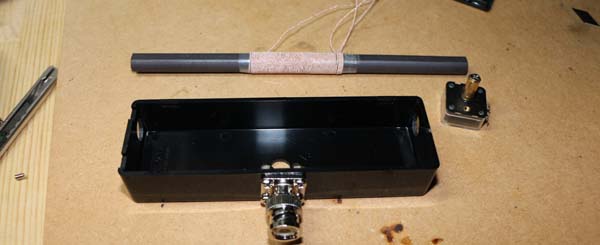

長いフェライト φ1cm 長さ18cm

0.1mm40本のリッツ線を使用して中波のアンテナを製作。

測定値 369μH 使用バリコン 270PF として
計算すると、 504kHz から 2212kHzまで同調
できるので、バーアンテナ 完成。

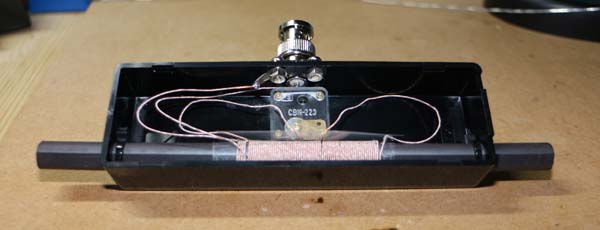

ケースを加工して、部品を装着。

一応 完成。

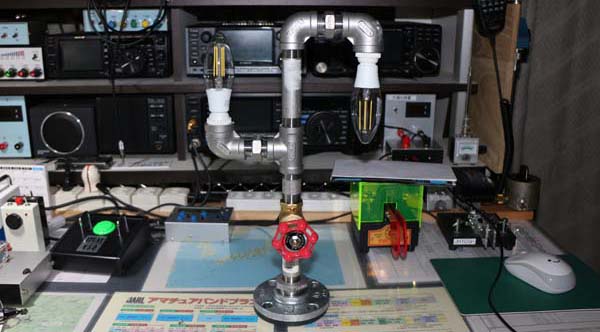

前回の配管ランプを仮組しました。

まだ細かい部品が入手できていませんので、
組み立ては まだまだです。

平成30年3月25日

衝動買いした 後悔のキット。
土日にかけて 秋葉原 富士無線の安売りに行ってきましたが、
買いたいものがないので アンテナを買ってきました。

で、

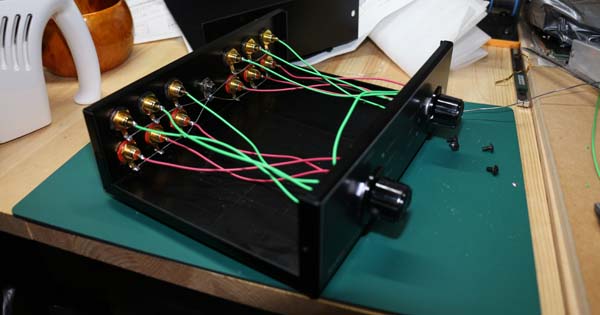

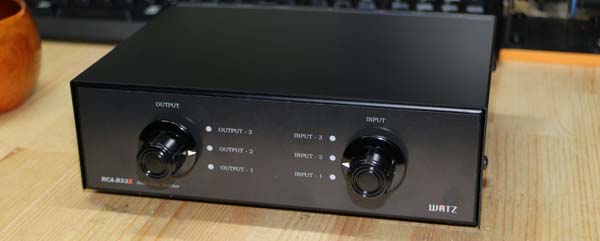

関係ないけど、オーディオセレクターなるもののキットを発見。

そして、購入。

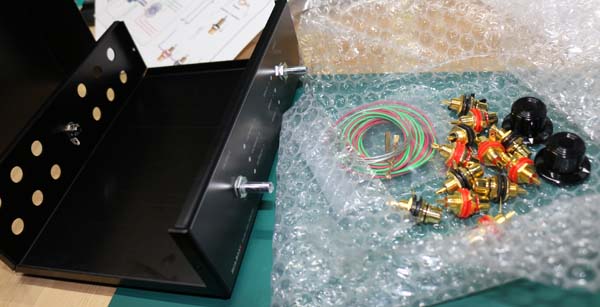

家に来て・・・・・部品を見ると・・・。

プラグは、雑で中国製???。
ロータリースイッチも アルプス製だと思っていたのですが
社名の刻印が無い!!!

?? 部品は 模造品??
のもよう

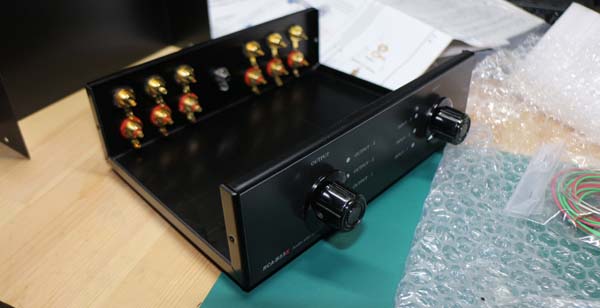

つくってみたものの

気持ちのテンションが下がりっぱなし

で、

後日、部品を総取替えを行い作り変えたいと思います。

なんたって 8000円も・・・。しました。

しゃくに さわるので 手直しを考えています。



平成30年3月21日

改良です。

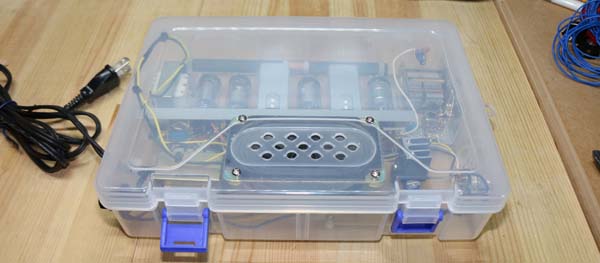

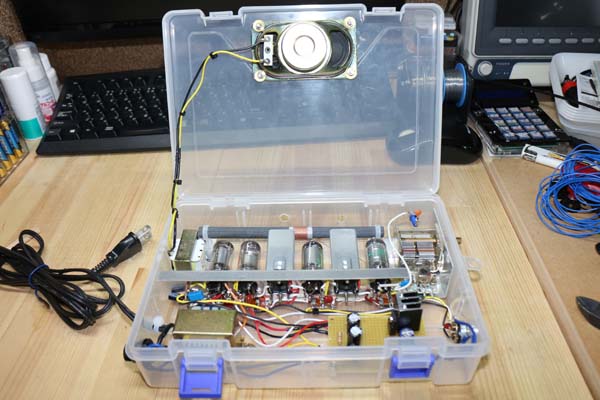

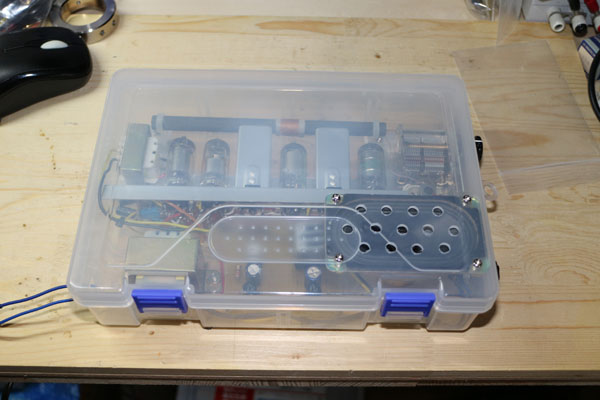

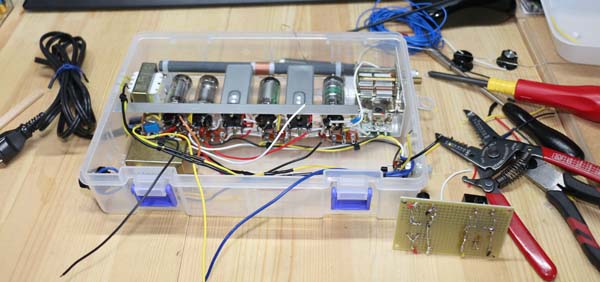

以前製作した真空管ラジオですが、

ひょんなことから ケースが手に入り

気に入らなかった蓋を改良しました。

基板を移動するため配線の やり直しから

蓋の絵柄に合わせてスピーカーを移動しました。

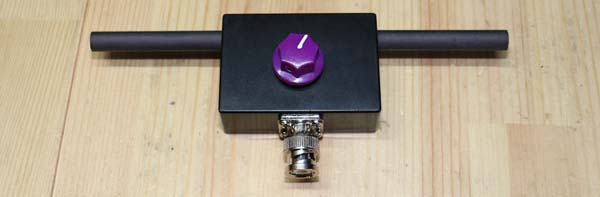

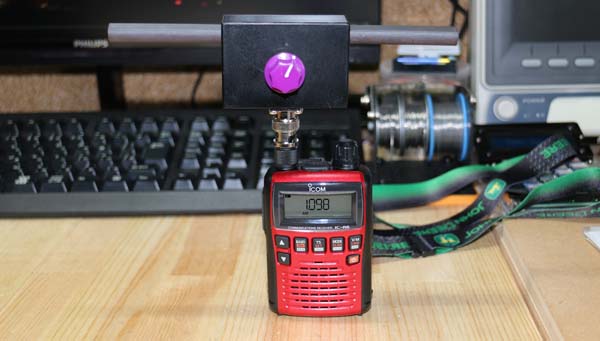

前回 製作した AMアンテナも 気に入らないので

ケースを変更しました。

このアンテナ、意外と 電波が強力に入感するんです。

バーアンテナ と バリコンだけのアンテナでした。


平成30年3月18日

実験くんです。

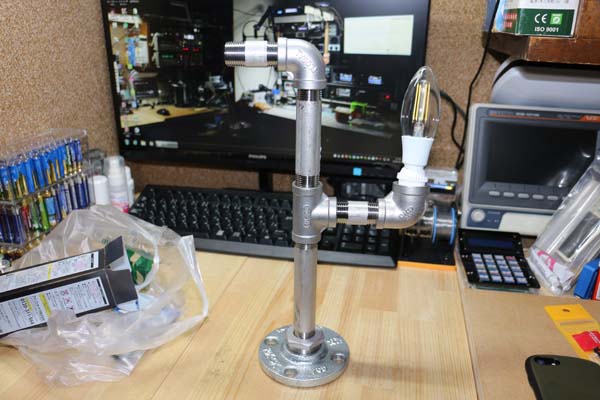

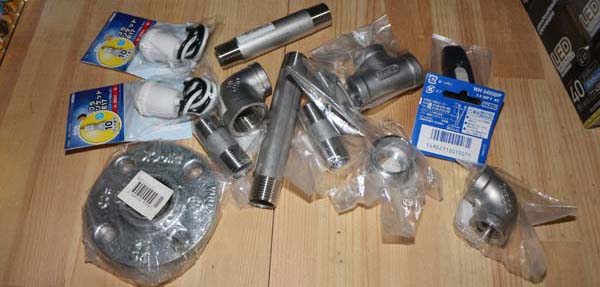

いろいろと  配管の材料を購入。

これで、卓上ランプを製作することに・・・・・・。

でも・・・。材料が・・・たりない。

ことが 仮組みしてから判明。

上の部分の径違いエルボーと、ランプ1つ
あと、ゴムマット。

部品が集まったら 製作です。
前回の部品集めより

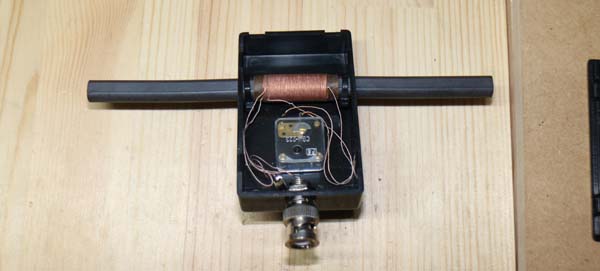

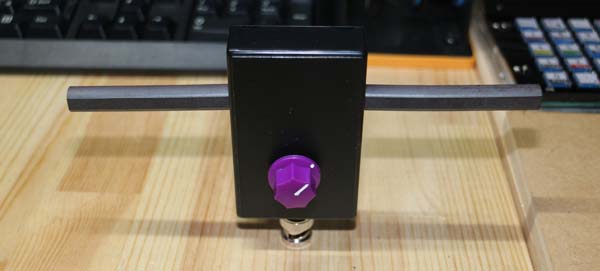

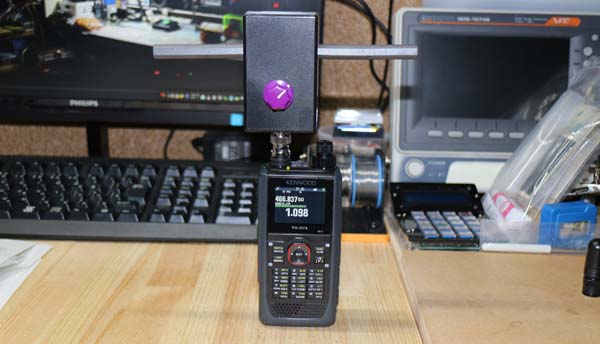

中波(AM)帯のアンテナを製作。


欠点1
同調式なので、あらかじめ周波数が判っていないと使えない。
なので、周波数が同調していない箇所は聞こえない。

欠点2
フェライトコアで重たい。重心が頭なので、立てかけたとき不安定
なので、倒れたときフェライトコアが破損する可能性が大。

結論
重たいので、機動性が悪い けど、すごく聞こえるので、
自宅用にしました。

平成30年3月11日

実験くんです。

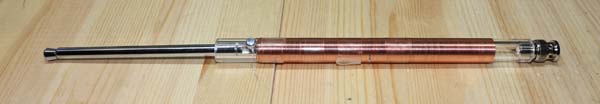

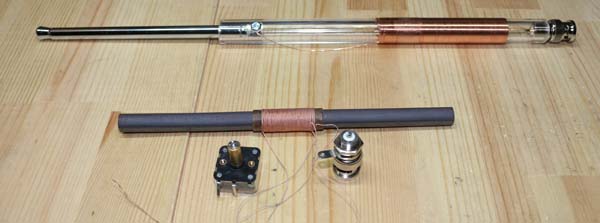

上が7MHzのアンテナ(試作)です。

下は、AMラジオ用のアンテナをと思い部品を・・・。
360μH と、270pFのバリコンです。



 3.5MHzに同調させるためにコイルを巻きました。

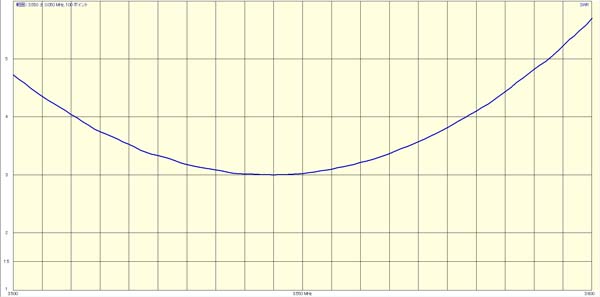

下が このアンテナの特性です。
3.550MHz±0.05MHz

いい出来だと・・・。
でも、人体に影響して不安定なアンテナです。

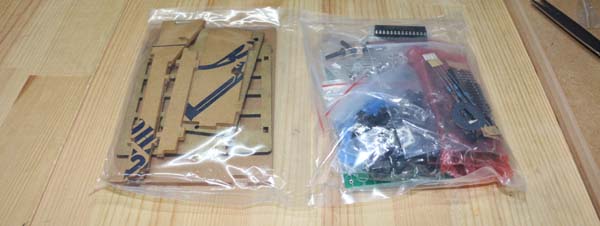

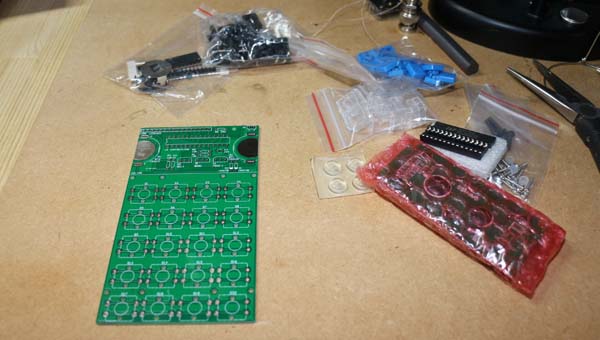

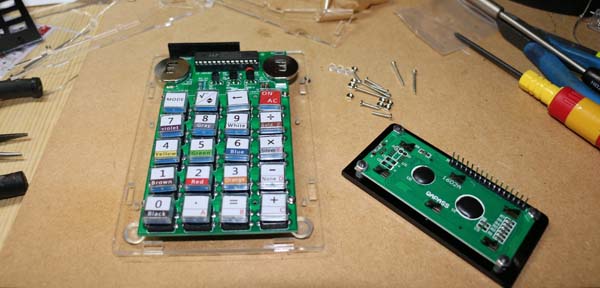

アマゾンで 電卓キットを購入したのを発見。

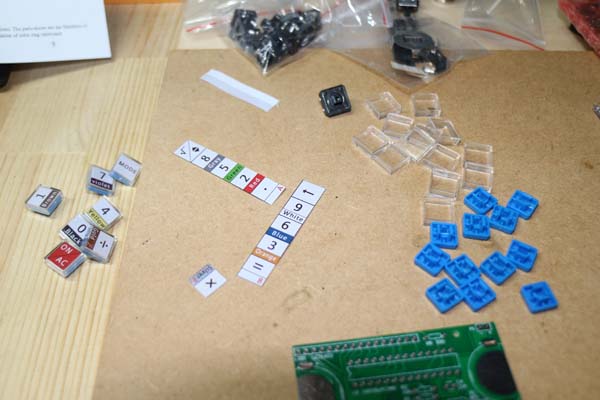

ハンダ付けよりも、電卓のボタン作りに

時間がかかりました。

とにかく切ってはボタンを組立て、・・・。

また、ハンダ付けの部品数が少なすぎて

つまらなかったです。

このケースも 解説が無く・・・。

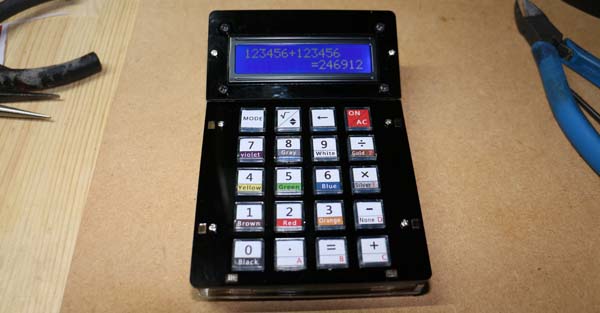

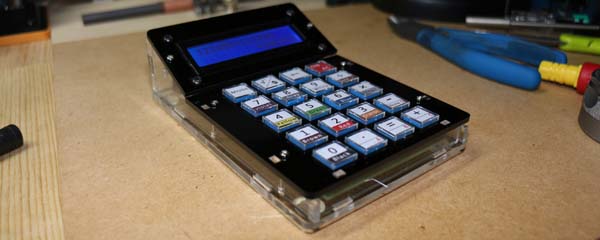

試行錯誤の結果 出来上がり。

電池交換の時、また 頭の体操です。

パソコンが起動していないときに
使用するかも??



平成30年3月3日

修理と製作です。



ハンディ受信機のアンテナを製作しました。

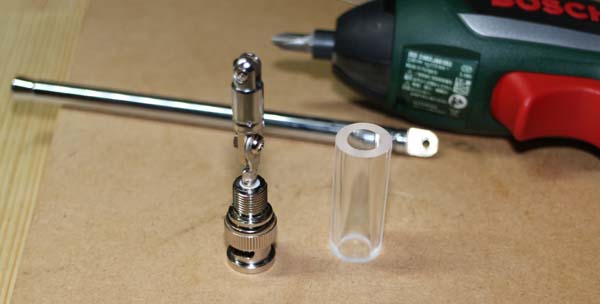

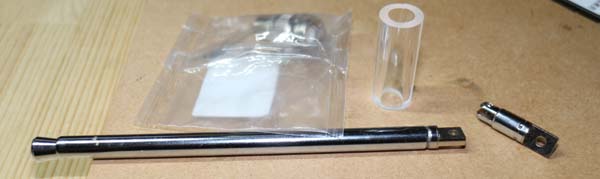

上は部品です。

BNCコネクター
ロッドアンテナ
ちがうロッドアンテナから取り外した回転軸
アクリルの筒 約5cm
ほか、ねじなど

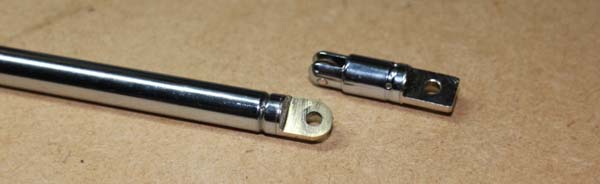

アンテナの取り付け部を加工。

やすり で ほそぼそと削る。

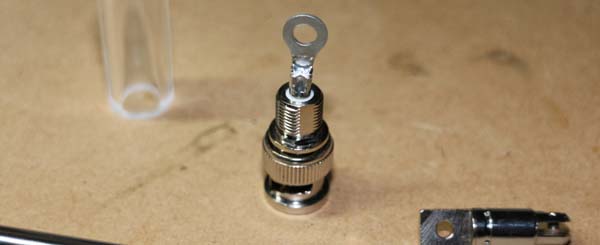

BNCに金具を取り付ける。

かしめて、ハンダ付け

上の画像のように接続する。

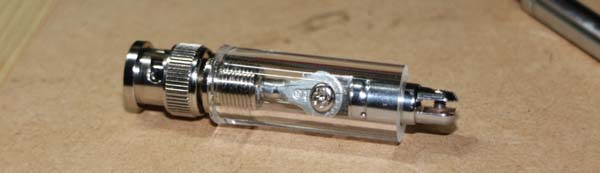

そして、アクリル製の筒を取り付ける。

筒のほうが、細いので、バーナーなどで熱して差し込む。

この後、先端部の隙間に接着剤を流し込む。

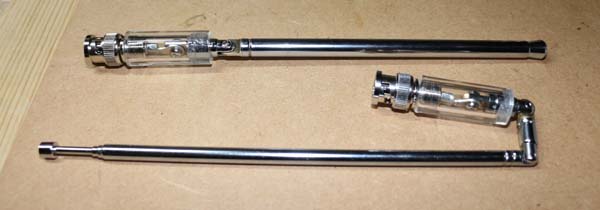

ロッドアンテナを取り付けて完成です。


2本、製作しました。

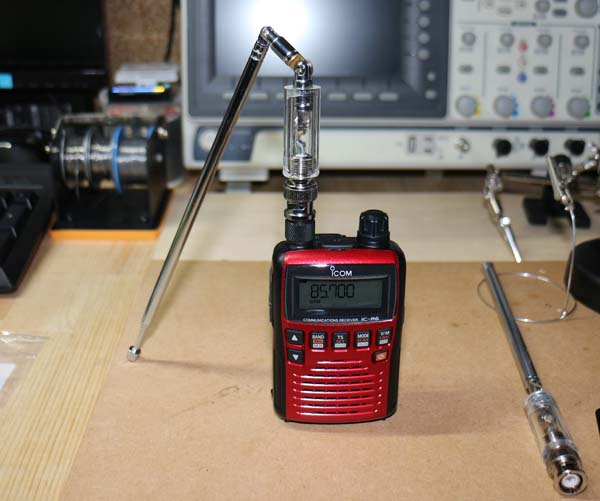

受信機に取り付けたもの。


ちなみに、
このアンテナの 75MHz から 95MHzまでの特性です。

受信なので、OK!!!
